Unser Spielzeug "Our Toy" entsteht ..... Sprinter mit Ormocar Kabine

Hallo, ich denke nicht, daß sich die lösen. Ist zwar nicht ganz vergleichbar, aber ich habe einige Versuche gemacht und Original Spax genommen, meine Scharniere haben 2x 6 Schraubbefestigungen und sobald mal 4 drin waren mußte ich schon richtig viel Kraft aufwenden, um die Klappe auszureissen. Kannst Du mit Deinem Material ja auch mal testen, ich habe die üblichen Ilomba-Pappel-Platten. Du kannst auch mal testen, bei welchem Drehmoment die Schrauben durchdrehen und das mit anderen Platten vergleichen, dann weißt Du, ob da das Holz nur "ein wenig" oder "viel" schlechter performt. Im Zweifelsfall kannst Du sie mit 2K Kleber einschrauben, dann wird es aber hässlich, wenn sie mal wieder gelöst werden müssen.

Ich habe viel mit solchen Schrauben gearbeitet:

https://bit.ly/4jDe7Hz [Anzeige]

Nachteil ist, dass jedes Loch vorgebohrt werden muss - und ja nicht zu tief .

Grüße

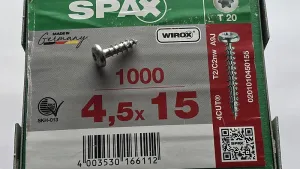

Die Vöhringer-Platten hab ich auch. Darin rappeln sich die nicht los. Ich habe Spax WIROX T-STAR plus 4,5x15 mm.

sorry habe den falschen Artikel aus meiner Bestellung kopiert ... für die Scharniere natürlich Linsenkopfschrauben.

Zitat von Kreiseltaucher

Scharnier ein Klecks PU Montagekleber

Wie haben bei unserem Wohnwagen unter den Scharnieren doppelseitiges Teppichklebeband von Tesa verwendet. Das Zeug hat eine enorme Klebekraft! (Zerreißt dir im Zweifel auch das Sperrholz)

.........

Hast du deine Heizungsfragen schon weiter geklärt?

Wenn dundir Gedanken für eine Belüftung machst, denk auch an diese Verrohrung: https://amzn.to/4knMweg [Anzeige]

Damit kannst du auch sehr schön die Wärme Luft in deinem Fahrzeug verteilen.

Im Möbelbau werden oft vormontierte Scharniere eingepresst, wo die Schrauben in zylinderförmig, gerippten Kunststoffdübeln stecken. Diese Dübel oder Stopfen lassen sich nicht zerstörungfrei rauszupfen. Im Zweifel noch einen Klecks Leim o.ä. drann, das hält.

Im Zweifel einen Tropfen Kleber auf die Schraube, ich würde hier aber eher etwas nehmen, was nicht komplett aushärtet. So ähnlich wie Schraubensicherung bei Metall.

Wenn die Belastung größer ist, würde ich über Gewindeeinsätze in der Holzplatte nachdenken.

Zitat von Abweg

Im Möbelbau werden oft vormontierte Scharniere eingepresst, wo die Schrauben in zylinderförmig, gerippten Kunststoffdübeln stecken. Diese Dübel oder Stopfen lassen sich nicht zerstörungfrei rauszupfen. Im Zweifel noch einen Klecks Leim o.ä. drann, das hält.

Wir haben an einer nachgerüsteten Klappe Scharniere von IKEA eingesetzt. Das Interessante an denen ist, die Klemmen sich in das gefräste Loch rein, es werden also die Schrauben nicht mehr belastet.

Könnten die hier gewesen sein:

UTRUSTA Scharnier mit integr. Dämpfer/Küche, 153 ° - IKEA Deutschland

UTRUSTA Scharnier mit integr. Dämpfer/Küche, 153 ° Mit deinen Scharnieren legst du viele Punkte zur Funktion, Arbeitsfluss, effizienter Raumnutzung und zum…

www.ikea.com

Man macht die Klappe am Scharnier auf, steckt es ins Loch, Klappe zu spreizt dann zwei Backen in dem runden Teil, was in das Loch gesteckt wird.

Und ja, die oben beschriebenen Kunststoff-Dübelchen halten an unseren Nobilia-Möbeln seit 15 Jahren - im Wohnmobil!

Hallo Peter,

deine Rückenpolster sehen arg schräg aus. Hast du in diesem Winkel mal "Probe gesessen"?

Hast du schon genaue Polstermaße?

Hoi Peter

Da wird durch die Rückenpolster viel Platz vergeudet.
Müssen beide Bänke 750mm breit sein oder reicht eine?
Wenn eine reicht würd ich hinter der anderen Bank Stauraum, z.B. für Bettzeug, machen.

Ich für mich würde das senkrechte Brett ausführen.

Wohin verstaust Du die Rückenpolster?

Hallo, ich glaube, das paßt ganz gut. Ist ungefähr wie bei mir, meine Sitzbank ist 70 tief, ist aber regulär nicht zum Schlafen gedacht. Habe es aber auch schonmal probiert, würde ganz gut funktionieren. 75 ist da denke ich ausreichend. Ich habe ähnliche Rückenpolster, meine sind unten 20, oben 12cm. Ich denke, das reicht aus. Schräge Rückenpolster sind viel bequemer, ich habe das vorher getestet, weil ich eigentlich eine Umbaumöglichkeit auf große Bettfläche haben wollte (Rückenpolster = Liegepolster in der Mitte), aber mich dann doch für die schrägen entschieden. Zur Not kann man da ja nochmal welche nachmachen lassen.

Zitat von Kreiseltaucher

Also dann fange ich mal an:

Ich finde eine Breite von 75cm zum Schlafen muss ein, auch wenn es bei mir nur die unteren 110cm der Liegefläche betrifft. Die Oberen 95cm sind Fahrzeugbreit (siehe Zeichnung).

Verschiedenste Sitzproben in diversen Ausstellungsfahrzeugen haben gezeigt das eine Sitzflächentiefe von 50-55 cm optimal sind. Alles was tiefer ist verhindert das man mit dem Po nach hinten rutschen kann ohne das die Waden massiv anstoßen. Deswegen muss bei meiner Überlegung das Rückenpolster unten 25cm dick sein. Ob die Schräge zu stark ausfällt will ich dann mit dem Polstermacher besprechen. Eine Alternative wären auch dünnere Rückenpolster unterstützt durch lose Kissen.

Hallo

75cm zum schlafen ist OK, 50 bis 55 cm Sitztiefe ist zu tief!

Und es ist auch ungünstig das die Sitzflächen so weit unter den Tisch ragen. Wenn man sitzt mag es gehen, beim "hinter den Tisch gehen" ist es aber absolut kontraproduktiv!

Bleibt den der Tisch beim Schlafen stehen oder wird der angesenkt?

Für gutes Sitzen am Tisch verhält es sich für normal gewachsene Menschen zwischen 165 und 190cm in etwa so:

Sitztiefe etwa 45cm, dann 0 bis 3 cm von Vorderkante Bank bis zur Tischkante und die Rückenlehne bei 45cm Höhe etwa um 7 bis 9cm nach hinten schräg. Und dann noch etwa 5 cm von der oberen Vorderkante Rückenlehne bis zur Wand. Da kann man vernünftig hinter den Tisch und gut am Tisch sitzen.

Natürlich kann man bei einem Wohnmobil, dessen Bänke ja immer irgendwie auch Sofaersatz sind Kompromisse eingehen, großartig abweichen sollte man aber nicht.

Sollen die Bänke auch als Stauraum dienen? Dann würde ich die Schräge unter der Bank vorziehen, auch wenn es etwas mehr Arbeit beim Bauen macht. Einmal passt mehr rein, und die Öffnung wird größer.

Viele Grüße

Anton

Was spräche gegen ein Holzbrett als Rückenlehne welches in der Neigung verstellbar ist?

Dadurch würdest du eine Hinterlüftung realisieren und könntest durch die Neigung passend für das, was gerade kommt, einstellen.

Leider komme ich gerade nicht auf den Namen wie diese Klappvorrichtung heißt.

Sitzpolster durch das Fahrzeug zu heben und wo anders verstauen zu müssen, würde mir persöhnlich auf den Nerv gehen. Meist liegen da schon Hundesachen, trockene Jacken und anderes, was da schon super in das Fahrerhaus passt.

Wie du das mit der Sitzbank baust, würde ich an Hand deines handwerklichen Geschickes umsetzen. Mein Geschick würde mich zu einem Graden, oder direkt Schrägen Brett bewegen. Aber auf keinen Fall eines mit Knick drin
