Odi : Könntest du als Admin diesen Thread löschen!?

Der ist jetzt wie Knochen ohne Fleisch, Fisch ohne Wasser, Hochzeit ohne Braut...

Keine Fakten – nix gebaut...

Ich mach nen neuen, wenn der Gaskasten fertig ist - dankeschön

Weiterlesen

Wieder einen kleinen Schritt weiter - die Innenwände und die Decke wurde mit 6,5mm Multiplex verkleidet...

Blick auf die Front:



Blick auf die Heckwand:





Blick in die Ecke hi/li:



Zusätzlich zur Verschraubung: Plattenverklebung - aufschäumender PU-Montagekleber auf den Latten - PU-Schaum auf die Isolierung:



Dann die Platte verschrauben und bis zum Aushärten des Klebers abstützen:



Und schon fertig... Zack - Monate in ein paar Bildern

Blick von vorne nach hinten in die Kabine:



Blick von hinten nach vorne…

Weiterlesen

Es knallt draussen, jetzt scheint 2022 zu Ende zu sein. Ich habe für Weihnachten den Türaufbau zugesagt, aber mir ist etwas dazwischengekommen.

Aus Resten des Wohnkabinenbaus habe ich meiner Frau einen Fahrradanhänger gebaut, hat tatsächlich 17 Tage gedauert.



Die Tür Richtung Fahrerhaus zum durchschlüpfen liegt später unterhalb des Tisches. Sie wiegt komplett 4,4 kg. Aussen ist sie weitgehend bündig, da hier der Deckel dran vorbeifährt.







Die Tür hinten ist zweigeteilt. Dazu habe ich mir ein…

Weiterlesen

Inzwischen sind die Abwassertanks drin (je 200l Grau und Schwarz), die Heizung heizt und es sind zwei Schwerlastauszüge verbaut. Eine Schublade hat 1800x1500mm, die andere 1600x500mm. Endlich kann ich mit dem Fußboden beginnen. vorn sind inzwischen zwei Platten verbaut. Für die weiteren muß noch der "unterirdische" Teil der "Kanalisation" mit 40mm Wasserrohr montiert werden. Der Frischwasserteil ist schon montiert.

Weiterlesen

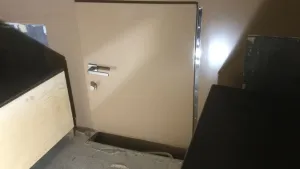

Ein paar Bilder zum Bau der Durchgangstür zum Fahrerhaus...

Die Planung:



Auf der rechten Bildhälfte ist das Türblatt zu sehen - linksseitig der Rahmen der Kabine...

Zwischen Blatt und Rahmen habe ich einen Spalt von 5mm eingeplant.

Außenplatte für Türblatt schneiden und nochmals an den Rändern verstärken:



Rahmen auf das Türblatt anleimen:



Seitlicher Blick auf die beiden angeleimten Falze:



Stoßkanten verschraubt, verleimt und die Ecken von innen laminiert:



Fertiges Türblatt - von innen gesehen:



…

Weiterlesen

Die Wände habe ich aktuell von innen beplankt - am Dach bin ich gerade dran.

Boden ist noch nicht isoliert - hierfür kommt die Kabine im Frühjahr wieder auf den Unimog, damit ich mir nicht alles beim Kleben mit Anpressdruck verziehe...

Dann kann mein Prüfer mit der nächsten HU auch wieder ein Blick auf die Kabine und den Baufortschritt werfen.

Bilder folgen also - wenn es wieder mal kalt ist - vielleicht in ein paar Jahren...

Wenn denn mein Bauschutzengel weiter fleißig ein Auge auf mich wirft.…

Weiterlesen

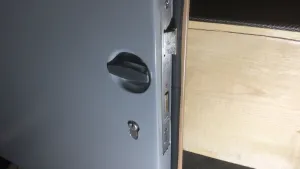

Ein paar Bilder zur Eingangstür:

Türblatt leimen



Türblatt fertig - zur Probe in der Kabine



Scharnierbefestigung von innen:



Einfassung für die Edelstahlgriffmulde:



Türblatt mit drei Edelstahl-Scharnieren in der Kabine eingeklebt / festgeschraubt ( Dichtungen noch nicht vollständig):



Tür - Innenseite isoliert - Stangenscharniere für die Klappen sind im Hintergrund zu sehen:



Update Jan 2023

Das Türblatt wurde mit 6,5er Multiplex verkleidet



und 2x Epoxidharz gerollt aufgetragen



Das Bad wir später innen…

Weiterlesen

Hier folgen Bilder zur Abdichtung der Außenhaut mit Glasfasergewebe, Epoxid, Klarlack (senkrechte Wänder) und weißem Lack auf dem Dach...

Zunächst müssen die Schraubenköpfe mit verdicktem Epoxid gefüllt und anschl. geschliffen werden, damit keine Luftblasen unter dem Glasgewebe entstehen.



Voranstrich des Holzes - Aufbringung zusätzlicher Glasfaserstreifen auf den Stoßkanten:




Dach mit zwei Lagen Glasfaser (glaube 1. Lage 163g / 2. Lage 280g/m²) laminiert:







Dach geprimert und mit 2K Lack fertig:





…

Weiterlesen

Weiter ging es mit der Isolierung...

Isoliert wird in zwei Lagen:

Wände mit 2x4cm Isolierbaustoff (Polyurethan-Hartschaum PU), Decke mit 1x 6cm und 1x4cm Isolierplatten. Geklebt mit flexiblen Klebstoff - Stoßkanten ausgeschäumt...

1. Lage am Heck:



Rechte Seite hinten an der Garagenklappe / Gasklappe - die erste Lage ist hier schon verklebt - darauf Konterlattungen mit Ausfachung zweite Isolierschicht:



Heck fertig isoliert:



Dampfsperre gibt es keine - auch hier gibt es ja im Internet zwei Lager - hü…

Weiterlesen

Und schon war die Kabine im Rohbau fertig - geht hier in ein paar Bildern ganz schnell - Daumenkino

Kabine hängt in der Luft und wartet auf die erste Zusammenführung



Stahlrahmen in Pritsche:



Und schon hieß es: Auf gutes Wetter warten und Vorstellung des Projekts im Rahmen einer HU (ich glaube März 22 - also schon über ein Jahr Bastelzeit):
