Erstes Probeliegen der Klappwände

So es ging dann mal etwas weiter.

Ich habe die ersten XPS Platten zum stabilisieren in die Rahmen geklebt. Die Modernen Silanklebern sind da, wie schön geschrieben top.

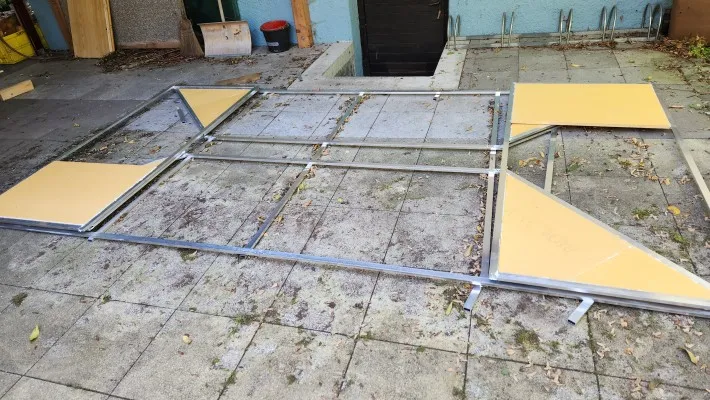

Es wurde wie im Titelbild gezeigt Probeliegen gemacht, um die Genauigkeit zu prüfen.

Weil das bei so einer Klappkonstruktion extrem wichtig ist. 1 bis 2 Millimeter im Winkel bei einen Klappteil, reichen um beim Klappen eine Ungenauigkeit von bis zu 6 Milimeter an der zweiten Klappachse zu erzeugen. Also werde ich viel nachbessern und ausrichten müssen.

Wird mich wohl den ein oder anderen Tag kosten.


Wenn es wieder Fortschritte gibt, werde ich mich wieder melden.

Viele Grüße

Peer

Kommentare 4

10. Oktober 2023 um 06:58

Hoi Peer

Den folgenden Satz versteh ich nicht:

'1 bis 2 Kilometer auf der ganzen Länge bei einen Klappteil, reichen um beim Klappen eine Ungenauigkeit von bis zu 6 Milimeter an der zweiten Klappachse zu erzeugen.'
10. Oktober 2023 um 07:13
Autor

Danke, Picco, das sind Millimetern... korrigiere ich

Und es geht um den Winkel der 1 bis 2 mm auf der gegenüber liegenden Seite ungenau ist. Also nicht 45 Grad sondern 45+ 0,0x Grad. Ergibt über 2 Klappachsen dann deutlich mehr Ungenauigkeit.
11. Oktober 2023 um 08:03

Moin, dann trenn doch die Klappwände wieder auf und pass sie mit Abstandshaltern dort ein ,wo sie eingeklappen werden sollen . Es ist doch nicht entscheident das sie gleich gross sind ,sondern das sie einen gleichmässigen Abstand zum Rahmen haben ,in den sie einklappen sollen ? Oder sehe ich das falsch ?

Vielleicht wäre es von Vorteil eine Schablone aus Pappier an zu fertigen,auf die du dann deine Klappteile möglichst genau anpasst ,nach richtest ,um dann die Massgenauen Teile auch so klappen zu können ?

Es grüsst ,der syt
14. Oktober 2023 um 01:33
Autor

Auftrennen ist, wenn alles soweit verklebt ist die letzte Lösung. Ich habe beim weiteren einpassen Mal wieder festgestellt, ich noch viele Kleinigkeiten ändern muss. Aber wenn alles gut geht, komme ich dieses Wochenende an ein Ende mit dem klappen.
