Koffer am Rahmen zusätzlich verkleben?

Hallo

nun bin ich ja nicht so der GFK - Sandwitschplattenspezialist, aber wenn nur geschraubt wird, müssten ja Verstärkungen in der Bodenplatte sein. Oder man müsste oben großflächiger etwas unterlegen, sonst drückst die Platte zusammen oder die Schraube reißt aus.

Ich würde es kleben und zum Gewissen beruhigen noch ein paar Schrauben mit größerer Unterlage auf der Oberseite zusätzlich anbringen.

Aber schauen wir mal was die Speziz so sagen.

Viel erfolg beim Projekt

Anton

Also zunächst wäre mir der vorhandene Zwischenrahmen zu hoch. Damit hast du zwar keine Radkästen an der HA, aber baust geschätzt etwa min. 10cm höher als notwendig.

Ich kenne und habe bisher nur Sandwich Bodenplatten in die zur Verstärkung Sperrholz eingearbeitet ist.

Also z.B. GFK - 12mm Holz - PU - Sperrholz. Bei GFK als Deckschicht kann sich dies bei ständiger Belastung durch Begehen ablösen.

Bodenplatten werden üblich nur verschraubt, das genügt und kann leicht wieder getrennt werden.

LG Wolfgang

Zitat von womo3

Also zunächst wäre mir der vorhandene Zwischenrahmen zu hoch. Damit hast du zwar keine Radkästen an der HA, aber baust geschätzt etwa min. 10cm höher als notwendig.

Und mit ein paar schönen Staukästen hat man auch kein Platz verschwendet... Ggf kann man da auch AufbauBatterie o.ä. einbauen.

Bei mir ist der Koffer mittels 9x M16 ohne Kleber befestigt. In der Bodenplatte sind längs 3 Stahlplatten eingelassen welche die Kräfte auf das Sandwich übertragen. Von der Szabilität her top, vom Gewicht her nicht so...

Zitat von pseudopolis

laut Hersteller der Sandwichplatten, Polyfont, sind bei dem verwendeten Kernmaterial und den vielen Versteifungen, Einlagen zur Befestigung nicht nötig. Auch Ablösungen kennen die nicht. Die müssen es ja wissen.

Ja, die müssten es wissen, aber da würde ich nochmal genau nachfragen wie die Verschraubung auszuführen ist. Nur Schrauben direkt durch das GFK halte ich nicht für langlebig, da würde ich mindestens ein paar Stahl/Alu/Holzplatten als Unterlagsscheibe verwenden und allenfalls Hülsen durch das GFK stecken, welche das zusammendrücken des GFK verhindern...

Gruss

Urs

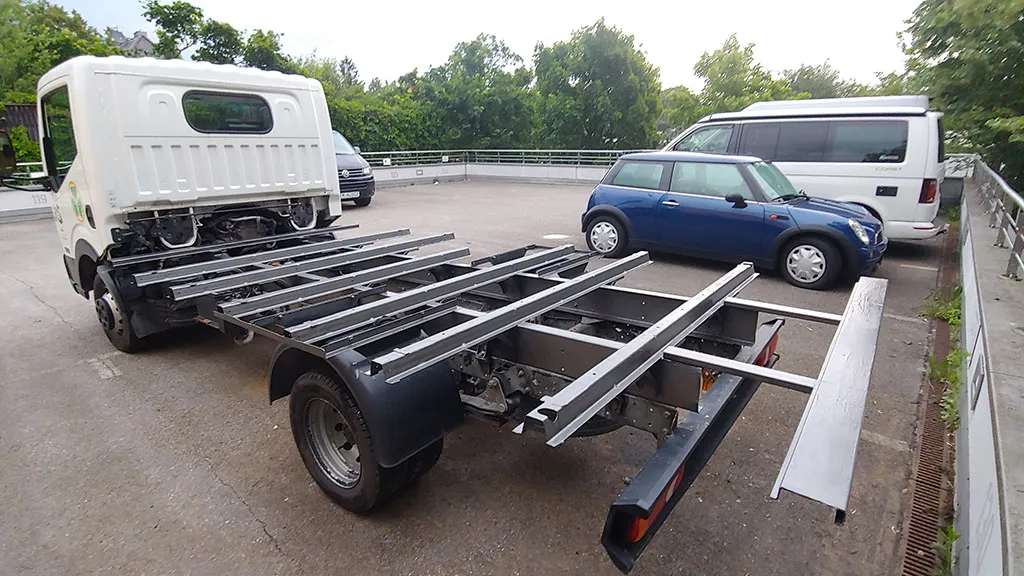

Ich bin jetzt nicht so der Ingenieur , deshalb habe ich mich auch nicht getraut , den Zwischenrahmen selbst zu konstruieren und schweißen , sondern einfach die vorhandene Bw-Pritsche als Boden belassen ...

aber wer hat Deinen Zwischenrahmen berechnet ? vor allem die letzten cm als Überhang ?

Auch wenn es kein 4x4 ist , scheint mir hier viel Gewicht ohne notwendige Funktion verbaut oder sehe ich nur Probleme weil der Rahmen so ganz anders als "alle" anderen verbaut ist .

Warum sind die stehenden C-Profile so kurz abgeschnitten ?

Welche Funktion hat der Rahmen ?

Aber zurück zu Deiner Frage : schau Dir mal die Videos von German TV auf youtube an , da gab es einige , wie die Großserie baut .

Ich glaube , es war Vario oder Morelo . Die Kleben ihren Boden direkt auf den Hauptrahmen - ohne Schrauben !

Zitat von pseudopolis

Genau, und auch einen grösseren tank anzubauen ist sehr einfach.

diese schweren Teile , wie Zusatz-Tanks oder Staukisten hängen üblicherweise am Hauptrahmen .

Wofür ist der extra konstruierte Zwischenrahmen ?

Man geizt doch mit jedem cm Höhe , oder ?

Die Höhe des C-Profils wäre doch schon die Hälfte eines wunderbaren Kellers für Fußbodenheizung , Technik , Batterien ,und ,und , und...

entschuldige , wenn ich da was überlesen habe , aber so macht der Zwischenrahmen für mich keinen wirklichen Sinn .

LG

Ralf

Hallo zusammen,

ich bin neu hier und habe gerade meine Mercedes 917AK mit einer 4,80m langen 60 mm GFK-Sandwich Kabine fertig. Dazu folgendes . Ich wollte den Zwischenrahmen nicht verkleben, da bei einem evtl. nötigen Fahrzeugwechsel voraussichtlich auch der Rahmen erneuert werden müsste. Schließlich ist das Fahrzeug 25 Jahre alt und ein Wechsel wegen Abgasnormen könnte nötig werden. Dazu sind in meiner Kabine Querträger eingelassen, in die ich geschraubt wurde. Kritisch sehe ich die Rahmenkonstruktion ohne Federlagerung (zumindest ist auf dem Foto keine zu sehen). Dazu kommt, dass der Zwischenrahmen sehr leicht und ohne Querverstrebungen aufgebaut ist. Damit muss die Kabine alle Kräfte aus der Verwindung des Hauprahmens aufnehmen, was diese mit Sicherheit irgendwann beschädigen wird (Risse in der Kabine, Aussage meine Fahrzeugbauers) . Diese Verwindungen treten schon bei Serpentinenfahrten am Berg und nicht erst in schwerem Gelände auf. Nutzfahrzeuge haben immer segmentierte Kabinenteile, oder wie beispielweise Kühlfahrzeuge einen verwindungsarmen Haupt und Zwischenrahmen.

Viele Grüße

Rolf

Der Hilfsrahmen sieht für mich wie ein klassischer Limolasterhilfsrahmen aus.

Einzig die Längs C-Profile wirken recht filigran.

Vorne ist er ja bestimmte mit Tellerfedern befestigt.

Könnte dann schon halten

Gruß Ralf

Hoi Rolf und herzlich willkommen hier!

Zitat von Rolf aus BS

Dazu sind in meiner Kabine Querträger eingelassen, in die ich geschraubt wurde.

Öhäm....hüstel...brauchst Du Hilfe oder hast Du Dich wieder befreien können?

...war schwierig aber ich bin rausgekommen

Hallo zusammen,

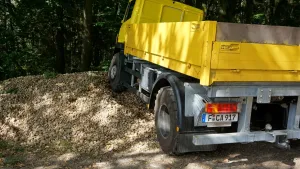

hier ist noch mal ein Bild meines LKWs zur Verdeutlichung der Verwindung. Sicherlich ist das kein Alltagsbetrieb, zeigt aber trotzdem wie weich ein Hauptrahmen ist. Da eine geklebte Kabine sich nicht verwinden kann, würde sie bei einer festen Verschraubung vorn und hinten dieser Verwindung entgegenwirken und die Kräfte aufnehmen. Man kann sich vorstellen, dass eine lange in einem Stück gefertigte Kabine aus 30mm GFK Sandwich, das nur begrenzt lange kann.
Ich würde mal den Test machen und einfach mit einem Rad auf einen hohen Bordstein fahren um zu sehen, wie sehr sich der Rahmen ohne Kabine verwindet.

Gruß Rolf

Dazu hat Hartwig übrigens auch eine tolle Methode in seinem Aufbauthread fotografiert - mit der er sogar die cm der Verwindung messen kann, im Verhältnis zur Verschränkung an der Vorderachse...

Zwei Bleistifte ... Spitzen zeigen gerade aufeinander und dann wurde verschränkt

Dann schreib doch mal was rausgekommen ist. Für mich sieht dein Rahmen so aus, dass bei Bedarf eine einfache Federlagerung gut nachrüstbar wäre. Festlager hinten und je 2 Federn links und rechts sollten reichen (Einfach mal "Federlagerung Koffer LKW" googlen).

Zitat von pseudopolis

Das mit der Verwindung ist interessant. Ich werde mal mit einem Rad auf eine meiner Auffahrrampen fahren, die sind ziemlich hoch.

Idealerweise solltest du auch das Gewicht drauf packen welches schlussendlich drauf kommt. Z.B. so 1000l Fässer und mit Wasser füllen. Ansonsten kann es je nach Steifigkeit vom Fahrzeugrahmen/Zwischenrahmen zu falschen Ergebnissen führen.

kleben.
