Umschaltung mehrerer Kameras

Wenn du löten kannst, dann nimm einen einfachen Umschalter und löte da die Chinch Buchsen dran, oder schlachte ein Chinch Verlängerungskabel dafür.
Du brauchst da nix besonderes für, nur die Schirme der Leitungen müssen alle gut verbunden werden.

Hallo Stoppie
mòchtest Du das ganze "digital" oder analog ?

Die Auot Kameras sind eigentlich immer analog.

Theoretisch würde sowas gehen: http://www.reichelt.de/AVS-18/3/index…udio+umschalter
Da sind auch nur Schalter und Buchsen drin.
Ist nur was unhandlich zum Einbau ins Auto.

...oder man kauft gleich ein System mit mehreren Kameras die dann am Monitor geschaltet werden:

http://shop.luis.de/rueckfahrsyste…-4-kameras.html

Gruß, Michi

Hallo Stoppie

Schau dich erst die 360° view camera's technologie an.
Die sind vol am kommen. Auch bei Dometic und auf Schiffe habe ich die schon gesehen .
Gruesse Campo

- Surround Camera System
- Around View Monitor (AVM)
- Helicopterview

http://brigade-electronics.com/product/camera…ms/overview-sec
http://www.promobil.de/test/test-rund…mpaign=manually

http://caravanlounge.de/2013/11/360-run ... erasystem/

Jaaa, das war ja nur ein doofes Beispiel.... Auch so eine große Kiste gibts schon für kleines Geld.
Also such mal nach Umschaltern mit Chinch Eingängen, auch wenn nur Audio dran steht, reicht das auch aus.

Kann man alle Video Leitungen zusammenfassen und dann nur per Strom die entsprechende Kamera schalten ?

Ansonsten ....

http://www.aliexpress.com/item/Two-chann…/733607461.html

Das mit dem simplen zusammen schalten kann funktionieren, muss aber nicht. Die ausgeschaltete Kamera zieht das Signal runter, das Bild wird schlechter, die Frage ist nur ob 10% oder 90% Das hängt von den Kameras ab...
Der elektronische Umschalter ist aber auch nich schlecht.

Hallo,

ich habe in meinem Sprinter einen Monitor verbaut. Er hat vier Eingänge, versorgt vier Kameras mit Strom und hat vier Kontakteingänge, um eine Kamera und den Monitor beim Einlegen des Rückwärtsganges selbstständig einzuschalten.
Mit diesen vier Kontakteingängen könntest du dir irgendwo griffgünstig vier kleine Schalter oder einen Fünfachumschalter (viermal ein und einmal aus) montieren und so die Kameras durchschalten.
Am Monitor sind aber auch schon vier Tasten um die Kameras einzeln auswählen zu können.

Ich habe so einen Monitor jetzt schon im zweiten Fahrzeug und werde ihn auch in spätere Fahrzeuge wieder einbauen. Derzeit habe ich nur eine Rückfahrkamera angeschlossen. Ich werde aber Seitenkameras mit Weitwinkel dazu montieren, da ich hinten, seitlich, keine Fenster habe und so bei spitzigen Straßeneinmündungen oft den Ferkehr nur dann sehen kann, wenn ich ein Stück vor der Kreutzung anhalte. Ich werde Schalter an der Lenkstange befestigen. So schaltet sich jeweils die passende Kamera ein, wenn ich etsprechend weit eingelenkt habe. Das heist, wenn ich zum Abbiegen soweit einlenken muss, dass ich nichts mehr sehen würde, dann schaltet sich die Kamera ein.

Mein System habe ich hier vorgestellt: http://www.sprinter-forum.de/phpBB3/viewtop…BCnstig#p163436

Diesen Monitor habe ich eingebaut: http://www.carlights.de/7-monitor-cm-mrfs72.html

Gruß, clerk

Noch ein Wort zum Bildschirm.

Zitat von clerk

Diesen Monitor habe ich eingebaut: http://www.carlights.de/7-monitor-cm-mrfs72.html

Bist du dir da sicher? Der hat eigentlich "nur" eine Menütaste. Weiter oben hattest du nämlich geschrieben, dass du zum Umschalten auf die verschiedenen Kameras Tasten am Bildschirm hättest. Und genau auf diesen gravierenden Unterschied wollte ich hinweisen.
Ich habe meine Kamera noch nicht ein gebaut, wollte aber einen Bildschirm mit 4 Kameraeingängen. Beinahe hätte ich eine Hightec-Kamera gekauft. Dann fiel mir eine Bedienungsanleitung in die Hände und ich hätte über die Menütaste 6 oder 8x eine Taste drücken müssen (Menü, scrollen, auswählen usw.), um auf eine andere Kamera um zu schalten. Und das wohl noch währnd der Fahrt!
An meinem jetzigen Bildschirm sind 4 schöne Tasten, Ch1, Ch2, usw. Da wird das Umschalten dann hoffentlich mit EINEM Klick erledigt sein.
Gruß Restler

Zitat von restler

An meinem jetzigen Bildschirm sind 4 schöne Tasten, Ch1, Ch2, usw. Da wird das Umschalten dann hoffentlich mit EINEM Klick erledigt sein.

Hi Restler,

könntest Du bitte den Typ nennen?

Danke & Gruß, Michi

Hi Michi
Das Display ist dieses Modell.
http://www.ebay.de/itm/7-Zoll-Ruc…=item1e8c97522f
Verarbeitung macht auf mich einen guten Eindruck. Aber Funktionsaussage ... Liegt bei mir bereits seit 2 Jahren herum und wartet auf den Einbau .
Gruß Restler

Vielen Dank Restler, liest sich nicht schlecht! Brauche auch noch etwas in dieser Richtung.

Gruß, Michi

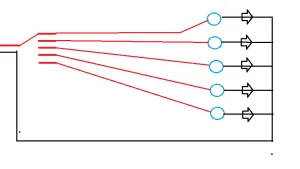

Nur eine Idee Wenn ich davon ausgehe, dass die Kameras nur zwei Signalkabel haben, würde ich wie hier schon beschrieben, ein altes Chinchkabel aufschneiden (Oder ein Chinchstecker Kaufen) und an einer Leitung ein x_Fach Wippschalter anklemmen.
Masse dann komplet alles auf ein Leitung. Wo kein Signal hingeht, kann auch keins zurückkommen.
Vielleicht gibt es auch den x-Fach Wippschalter mit doppeltes Belegung (zum Schalten zwei unterschiedlicher Kreise)
Dann könntest du sowohl Signal als auch Stromkreis schalten

Im Bild nur Signalkreis

diese around-view-systeme nehmen zum umschalten von kamera zu kamera signale vom blinker und vom gangwahlhebel (oder vom can-bus). ungefähr in der art:
- motor starten: für ein paar sekunden ist die frontkamera an, danach wird auf vogelperspektive umgeschaltet (alle vier kameras an, das system macht daraus eine schöne draufsicht)
- blinker links: linke seitenkamera
- blinker rechts: rechte seitenkamera
- rückwärtsgang: heckkamera
aus dem chinesischen raum gibt es da einige anbieter. bei entsprechender www-suche (auch bei youtube) lässt sich einiges finden
lg
jörg

Iss das innovatdingens. Drohne aufs Dach. Abheben - Glotzen- Mitfliegen- Landen. Auf so einem Microbildschirm erkennst du im Split mal nix.

gruß Ralf
