Absetzkabine auf Ford Ranger mit Flachpritsche

Hallo zusammen,

so langsam geht es wieder los

In Anlehnung an die Fragestellungen zum Kabinenbau und Basisfahrzeug:
https://www.womobox.de/phpBB2/viewtopic.php?f=11&t=9282
https://www.womobox.de/phpBB2/viewtopic.php?f=17&t=9301
sind die Entscheidungen gefallen. Wir behalten den Ranger.

Der Plan besagt, den Ranger eine Flachpritsche zu verpassen und mit einer Absetz-Alkoven-Kabine aus GFK Sandwich zu bestücken. Was ist bisher passiert:

-Der Ranger hat seine Flachpritsche mit Staukästen erhalten, die TÜV-Abnahme war heute:

Auf dem Bild sind die steckbaren Bordwände nicht komplett verbaut. Im Prinzip ist der Ränger mit Bodenplatte und Bordwänden schwerer als normal, als Kabinenträger fehlen die Bordwände und die Bodenplatte, dann ist das Fahrzeug so schwer wie Original. In dem Gewicht sind dann aber schon Staukästen, verstärktes Fahrwerk und die Unikos (Auffahr-Keil-Sandblech-Hybriden) enthalten. Falls es interessiert, die originale Pritsche einer Doka wiegt etwa 140kg.
Der Rahmen ist aus 3mm Laserkantteilen geschweißt und feuerverzinkt.
-Zusätzlich ist bereits ein Roadmaster Auflastungsfahrwerk verbaut, bestehend aus Felgen, neuen Blattfedern hinten, den Roadmaster Zusatzfedern und speziellen Konidämpfern. Damit erreicht man ein zulässiges Gesamtgewicht von 3,5t (+300kg) und eine Hinterachslast von 2250kg (+400kg). Die Blattfedern haben nochmal eine Lage mehr als meine bisherigen, schon verstärkten Blattfedern, also 2 mehr als Original. Es fährt sich aber trotzdem deutlich weicher, als das bisher verstärkte Fahrwerk. Mal sehen wie es mit Ladung aussieht.
-Als Kabinenträger wiegt das Fahrzeug leer etwa 2,2t.

Die Sandwichplatten sind als Bausatz von NomadCampers bestellt. Die sollten noch im Februar kommen. Dann wird die Kabine geklebt und ausgebaut, es wird dann sporadisch immer mal Fortschritte zu sehen geben

Die Kabine wird 2m breit, hat 2,1m Bodenlänge und einen 1,5m Alkoven. Diesesmal ohne Klappdach oder ähnliches mit 2m Höhe. Innenausstattung wird ein kleiner Küchenschrank, Kühlbox, ein Hochschrank und relativ viel Sitzgruppe auf einer Seite der Kabine. Technik nur so viel wie nötig.

Wir sind gespannt, wie das alles so klappt

Grüße
Christian

Du meinst die neue Kabine als Hubdachkabine auszuführen?

Naja, zum einen hat die Planung, inkl. Eigenbau der Kabine genug Hirnkapazität verschlungen. Außerdem die Unklarheit, ob es dann wirklich dicht wird, der Hubmechanismus usw. Zudem hätte sich mit Alkoven ein gar nicht mal so großer Höhenvorteil ergeben, da man ja nicht beliebig tief absenken kann. Und wegen vielleicht 30cm weniger Höhe...da habe ich den Aufwand gescheut.

Außerdem, wir brauchen auch noch Potential für die nächste Kabine

So, es geht vorwärts. Vor 2 Wochen haben wir die grob zugeschnittenen Platten abgeholt. Nach dem finalen Zuschnitt und dem anschleifen der Kanten, haben wir letztes Wochenende die Kabine zusammen geklebt. Es hat sogar alles gepasst Mittlerweile sind alle Außenwinkel und Ecken geklebt, die Winkel haben ihre Farbe und die Innenwinkel sind zugeschnitten. Wenn alles gut läuft, kann die Kabine Mitte/Ende der Woche auf das Auto. Dann wird sich zeigen, ob alles passt.

Hier noch eine Skizze vom Grundriss, wie es dann mal aussehen soll:

Wir bleiben gespannt

Grüße
Christian

Hallo zusammen,

Gestern war es endlich so weit, die Leerkabine ist soweit fertig und wurde auf das Auto gehoben, nachdem wir gerade so aus der Garage raus gekommen sind

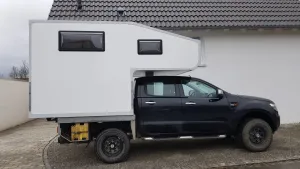

Was soll ich sagen, in meinem Augen sieht es mit 2,1m Bodenlänge noch ganz okay auf dem Doka Pickup aus:

Die Kabine wiegt so (ein großes Fenster fehlt noch) etwa 320kg. Leergewicht vom Fahrzeug ist jetzt so (ohne Fahrer, Tank voll), 2520kg. Ich denke das ist ganz okay und jetzt noch knapp eine Tonne Luft.

Falls ihr noch mehr Details sehen wollt oder Fragen habt, immer her damit.

Grüße
Christian

Vielen Dank, gerade haben wir abgesetzt und können mit dem Ausbau starten

Die Hinterachslast wissen wir noch nicht, da warten wir noch den Ausbau ab. Von unserer bisherigen Kabine wissen wir aber, bei damaliger Ausnutzung der vollen Zuladung (3,2t), betrug die Hinterachslast 1,8t, also noch 50kg Reserve. Jetzt haben wir 300kg mehr Zuladung, bei 400kg mehr zulässiger Hinterachslast. Die Kabine ist 200mm länger, alles schwere kommt soweit wie bisher vor. In der Theorie sollte es passen, da die Kabine eigentlich nicht deutlich schwerer als die alte werden sollte.

Man wird sehen

Grüße
Christian

Zitat von mrmomba

Du weißt doch,
Hier im Forum interessiert es keinen Anderen was wer hier baut. Jeder macht sein eigenes Süppchen und die Fotos nur zum Zeitvertreibt...

=> Sieht gut Die seiten werden noch verkleidet oder?

Da hast du wohl Recht

Bei der Frage komme ich nicht ganz mit. Wo soll noch was verkleidet werden?

Achso, an den Radkästen. Die bleiben so, aus folgenden Gründen:
-bis auf den gekauften Staukasten ist alles nur geschnitten und gekantet, was ich selbst kann
-der TÜV ist zufrieden
-ich komme gut an die vordere Kabinen Verschraubung, welche oberhalb, hinter dem Reifen sitzt

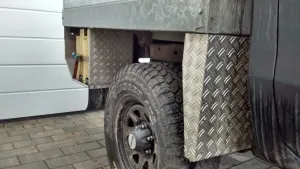

Hier noch Details:

Auf der einen Seite geschlossene Box, auf der anderen offener uniko Halter und Platz für leere Müllsäcke etc.

Grüße
Christian

Hallo Wolfgang,

Danke für das Lob, nach 8 Jahren Oberschwaben bin ich das langsam gewöhnt

Ich denke auch, dass die Gewichte bisher ganz okay sind, so viel kommt bei uns ja auch an Möbeln und Technik nicht rein, Mal sehen...

Das mit dem TÜV hat mich selbst überrascht. Ich denke es ist enorm wichtig von Anfang an den richtigen Prüfer zu haben und alles abzusprechen, dann gibt es auch keine Probleme...zur Not muss man zum nächsten Prüfer weiterziehen.

Bodenheim müssen wir sehen wie weit wir bis dahin sind . Wenn dann eher kurzfristig. Die Fähre Anfang Juni nach Norwegen steht, bis dahin muss auf jeden Fall alles fertig sein...

Grüße
Christian

Danke für das Kompliment.

Wir haben die Leerkabine als Bausatz bei Nomad Campers gekauft (http://www.nomadcampers.de, super Beratung, super flexibel, super nett, würden wir wieder machen, bei Kabine drei ). Das beinhaltet neben den Sandwich Platten inkl. Einlegern etc., auch die GFK Kantenwinkel, den kompletten Kleber und die Alu Ecken. Diese sind aus 3mm Material und werden je nach Winkel gekantet und verschweißt. Also kein GFK an den Ecken.

Falls dir das was bringt, kannst du diese sicher dort beziehen.

Grüße
Christian

Hallo zusammen,

Es geht weiter, das Grundgerüst der Sitzbank, der Hochschrank und der Unterschrank für die Kühlbox stehen:

Wir haben uns wieder für das casemaker Prinzip entschieden, da leicht, stabil und beim Aufbau sehr fehlerverzeihend. Beim Vöhringer haben wir passende Platten in Holzoptik gefunden. Die Sitzbank ist nicht ganz casemaker, sondern hat ein Holz/Alu Gerüst ohne Boden und Rückwände.

Grüße
Christian

Die original casemaker Platten sind 6,9mm. Diese sind nur etwas über 6mm, da die Beschichtung dünner ist. Aber durch das vernieten wird das auch Recht stabil.

Grüße
Christian
