Die Alu led leisten sind ja interessant...ich hab bei mir die led Streifen direkt über dem Boden ringsum geklebt, sind schon einige kaputt...denke mal drüber nach, in ich nicht solche Eckprofile anklebe und mit den dimmbaren farb-led-streifen versehe...
Gruß, Willi
die Bodenplatte ist erstmal fertig. Allerdings drückt es die Holzklötze trotz Klebeband über Nacht aus dem Schaum, so daß ich nochmals "nachsägen" mußte, da muß ich mir noch was überlegen wie ich das verhindern kann.
Danach ging es an die Befestigungsbohrungen. Die Platte wurde ausgerichtet und von unten mit 10mm durchbohrt. Danach habe ich mir Stopfen gemacht mit einem Zentrum in der Mitte für den Forstnerbohrer/senker. Diese wurden mit Leim eingesetzt und nach dem trocknen konnte ich dann die Senkungen machen. Jetzt wurde auf 11mm aufgebohrt und die Bodenlatte konnte mit dem Rahmen verschraubt werden.
Mittwoch gehts weiter
Tolle Arbeit leistest Du da, Hartwig!
Man sieht das wir uns alle mehr oder weniger vor den selben Fragestellungen wiederfinden...
Weiter so! Ich lese gerne mit!
Hallo
das sieht ja gut aus was Du da baust, Hartwig!
Aber wofür sind die kleinen runden Dübel die Du da gedreht hast?
Wenn Du vermeiden willst das Klötzchen beim einkleben mit Schaum wieder rauskommen, kannst Du die während der Abbindephase nur irgendwie spannen oder die Ausfräsung etwas tiefer machen um das Aufquellen zu kompensieren.
Ansonsten: weiter so!
VG
Anton
Hallo Anton,
Die Bodenplatte mußte ich ja von unten durchbohren damit ich das Lochbild des Zwischenrahmens auf die Bodenplatte übertragen kann. Dadurch fehlt mir aber oben das Zentrum zum Ansetzen des Forstnerbohrers(Flachsenkers). Die Befestigungsschrauben sind M10, also muß ich 11mm bohren. Die Holzrundstäbe gibt es aber nur in 10 oder 12mm Durchmesser. Also habe ich mir die aus 10mm gedreht (mit Zentrum für den Forstnerbohrer) und eingeleimt. Danach von oben gesenkt für den Schraubenkopf und das ganze zum Schluß aufgebohrt mit 11mm.
Ich sitze grade über dem Reimokatalog wegen der Seitz S4-Fenster. Diese kann ich verwenden bis 53mm Wandstärke steht da. Meine Wände haben 53mm
Aber: ich würde an die Wände gern einen dünnen Teppich machen, dieses Nadelfilzzeug gefällt mir nicht. Den Teppich (etwa 3mm dick??) würde ich natürlich gerne mit unter den Fensterrahmen klemmen. Meint ihr das geht noch?
In die Alkovenseitenwände möchte ich auch gerne Fenster. Die niedrigsten sind 300mm hoch. Der Alkoven ist 920mm hoch. Ich habe Bedenken ob ich mir nicht zu viel Stabilität raussäge wenn ich 1/3 der Seitenwandhöhe rausschneide
Die niedrigeren Alkovenfenster gibts nicht für 53mm Wandstärke

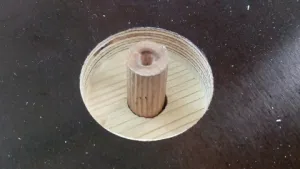

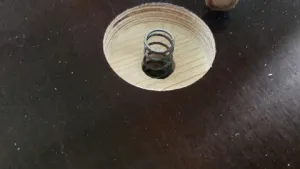

Ich habe das ähnlich gelöst, nur das ich nur ein kleines Stück Holzrundstab brauchte. Dieser hielt den Forstnerbohrer mittig und drehte sich mit. Aus letzterem Grund konnte sich der Forstnerbohrer nicht seinen Weg runter bohren. Also musste der Holzrundstab gekürzt werden und ich setzte zusätzlich eine Feder ins Loch welche dazu diente das der Holzdübel nach unten hin nachgeben konnte und ich somit das Loch bohren konnte...
Also ich hab seit 8 Jahren auch 300mm Fenster im Alkoven bei 40mm Sandwich. Auf der Fläche ist das kein Problem, solange am Rand genug Sandwich stehen bleibt.
wie hoch ist dein Alkoven? Bei mir sinds außen 920mm.
Welcher Mindestabstand zum Plattenrand sollte eigentlich eingehalten werden wenn Fenster/Klappen usw. verbaut werden?
Mein Alkoven ist außen 1m.
Wenn 10-15cm vom Rand der Patte stehen bleiben reicht das auf jeden Fall bei so einem kleinen Fenster.
Ich hab die Alkovenfenster so weit wie möglich nach oben gebaut, damit die warme Luft besser abzieht und damit man beim schlafen nicht so an den Rahmen/Rollo kommt.
Rechts ist die Höhe durch die Markise bestimmt, links ist das Fenster noch etwas höher.
Hier die Dachplatte (wird erst ganz zum Schluß zugesägt, maßlich geht aber nicht viel weg):
Front-, Heck- und Alkovenbodenplatte sind zugesägt aus der hier:
Holzklötze sind bei den zugeschnittenen Platten auch schon eingeklebt:
Jetzt gehts drum die Platten zu biegen. Prinzipiell geht das so wie ich es geplant habe, allerdings weiß ich noch nicht wie ich den Mittelpunkt der Biegung ermitteln kann, da muß ich mir noch was einfallen lassen.
Hier werden an einem Probestück die Nuten geschnitten:
funktioniert
und gleich Kleber rein. Bei den richtigen Platten werde ich gleich GFK-Gitter mit einbetten an den Innenradien.
Genau so machen die Profis das auch! Dann mal weiter so. Für die großen Teile brauchst du aber mehr als 2 Hände
das habe ich mittlerweile festgestellt
heute wollte ich mal eben kurz die Seitenplatten zusägen. Ich Fischkopf habe aber die Kabinenecke an sich zwar fertig konstruiert, aber da ist ja die Dachplatte mit inbegriffen. Die Dachplatte wird 2x gebogen, deckt also die waagerechte Dachfläche, die Dachschräge am Alkoven und die Frontplatte am Alkoven ab. Nach 3 Std. war dann der ganze Kram neu konstruiert, der Rest vom Tag wurde zugeschnitten.
Morgen werden die Alkovenecken gebogen.
Moin Hartwig,wo für sind denn die Klötzchen an den Seiten der sandwichplatte ? Gruss,der syt
Hallo Hartwig,
ich muss zwischendurch auch mal wieder schreiben, wie begeistert ich von deinen Ideen,
Ausführungen und Gewissenhaftigkeit bin - typisch Landmaschienenmechaniker
Weiter so
Gruß Arno
Zitat von HartwigHallo, durch die Größe der Platten ist es nicht möglich, die Platten einfach mit Klebeband zusammen zu halten, während der Kleber aushärtet. Ich klebe in den stirnseitigen Schaum dann diese Klötze ein. Die "Gegenplatte" wird dann davor gestellt und durchbohrt, und dann mir der Platte in dem das Klötzchen ist verschraubt. Wenn der Kleber ausgehärtet ist, wird die Schraube wieder entfernt.
Ok,klappt das gut so ?
Hätte jetzt einfach eine Holzleiste,oder eine Alu Winkelleiste auf die innere Seitenwand geschraubt,und über die Leiste eine Verbindung ,Wand/ Boden erstellt,also verschraubt,dann noch zwei,drei Leisten in 45° zur Wand fixiert,damit die Wände Winklich in dieser Position stehen bleiben,bis die Dachplatte verklebt ist.
so, nach dem Zuschneiden der Seitenplatten folgte das Nuten der Alkovenschrägen. Gut zu erkennen sind hier die 2 unterschiedlichen Schrägen die erforderlich sind, um nach dem 45°-Biegen eine Alkovenfront mit 45° Dachneigung zu erhalten.
Problem dabei ist, daß die Fläche an der Dachschräge vorne (also die Plattenbreite oben an den Seitenwänden wo die Dachplatte aufliegt, nicht mehr plan ist durch das Abwinkeln. Da muß ich mir was einfallen lassen. Die 2 Holzformen sind unbedingt nötig, da sonst nicht winkelgerecht fixiert werden kann. Nach dem Nuten der Platten ist der Plattenteil völlig "wabbelig" und man würde beispielsweise einen völlig undefinierten Knick schaffen wenn man nur mit einem senkrecht stehenden 45° abgesägten Brett das ganze fixieren würde, da man das ganze ja auf der Biegeebene drehen kann. Da würde später weder oben am Dach noch am Alkovenboden noch was stimmen.
nach dem Einbringen von massig Kleber (etwa 2,5 Kilo/ Knick) wurde gleich die Armierung eingebettet.
Danach gings endlich mit dem Häuschenbau los.
Kommende Woche werde ich die "Innereien" (WC, Klima, Heizung, Elektrik usw.) kaufen.
Markise brauche ich auch schon, da ich die Lage des Türausschnittes festlegen muß.
