Selbstbau Exp. Mobil auf MAN TGM

  • Hallo Forum,


    nachdem ich meine Plänen vor einiger Zeit einmal vorgestellt hatte möchte ich hier fortfahren und den Bau meines Reisemobils auf Basis MAN TGM 13.240 vorstellen.
    Das Fahrzeug wird Mitte Februar geliefert und zeitgleich auch die Platten für den Aufbau. Diese lasse ich mir auf Maß fertigen mit eingeklebten Stufenprofilen und allen Ausschnitten. Somit brauch ich sie "nur noch" :roll: zusammenkleben.
    In der Zwischenzeit habe ich angefangen die Aufbaulagerung zu bauen. Nach vielen Überlegungen und Gesprächen habe ich mich für die Rautenlagerung entschieden.

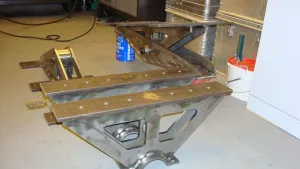

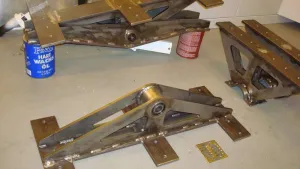

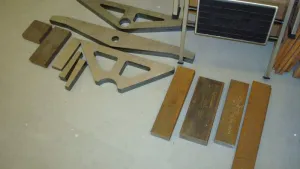

    Die Platten sind nach meinen Zeichnungen gelasert worden, die Buchsen habe ich gedreht und die Bolzen stammen aus dem LKW Zubehör. Aufgrund der sehr hohen Maßgenauigkeit der Teile war das Zusammenfügen keine wirklich große Herausforderung. Nachdem Heften mit dem WIG Schweißgerät habe ich sie anschließend durchgeschweißt (Schutzgas). Im Januar gebe ich die Teile zum verzinken.


    Mit zunehmenden Baufortschritt folgen mehr Bilder und Berichte.


    Schöne Grüße
    Capttravel.


    Ach so, im Januar bin ich viel unterwegs und kann auf eventuelle Beiträge nicht antworten. Hohle dieses aber bei Bedarf nach.

  • Hallo Capttravel


    Woher beziehst Du die Platten für den Aufbau?
    Hast Du noch einen Hilfsrahmen im Boden drin oder kommt der unter die Kabine?


    Danke und Grüße


    Mike

    Träume nicht dein Leben, sondern lebe deinen Traum

  • Hallo Mike,


    die Platten kommen von einem namenhaften Hersteller aus den Niederlanden der auch die meisten Kabinenhersteller in Deutschland beliefert. Da er eigentlich nicht unbedingt Privatkunden direkt beliefert, möchte ich den Namen hier nicht nennen, aber jeder der sich mit dem Thema befasst hat weiß sicherlich wer gemeint ist (ansonsten PN an mich).


    In die Bodenplatte eingeschäumt und geklebt wird ein Stahlrohrrahmen. In diesen schneide ich die Gewinde und verschraube das Ganze mit meiner Lagerung.


    Schöne Grüße
    capttravel

  • hey captravel,


    alles Gute
    im Neuen Jahr ,


    wenn immer noch jemand nicht verstanden hat , daß er pecolit nicht nennen wollte und wenn er es nicht wüßte ..., es gibt immer Mittel und gerechte Wege , um an sein Ziel zu kommen.... nur Mut -wir schaffen das schon

    der Urologe


    Vorsorge tut gut - KAT fahren

  • Hallo allerseits,

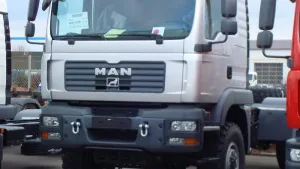

    seit letzter Woche bin ich einen großen Schritt weiter... ich habe das Fahrgestell abgeholt :D


    Nun konnte ich auch endlich die Aufbaulagerung zu Ende bauen. Es fehlten noch die Platten um die Wippen mit dem Fahrzeugrahmen zu verschrauben.


    Nächste Woche geht die Aufbaulagerung zum Verzinken und ich muss mich weitere 4 Wochen gedulden, bis der Kabinenbausatz eintrifft.


    Weitere Bilder folgen...


    Capttravel

  • Hi Captravel,
    ich wär ja auch mal ganz neugierig auf Bilder,
    aber irgendwie darf ich wohl nicht mitgucken .... :(


    Gruss
    Günni


    http://www.guenthersleben.de



    Nachtrag
    Sorry, da war wphl nur die Ladezeit zu ellenlang,
    jetzt sind sie aufgetaucht, die Bilder.


    Bin ganz neugierig wie es weitergeht,
    denn wenn ich 2006 nicht sooo schnell auf das Auslaufmodell 10.220 aufgesprungen wäre,
    dann wäre ich zwangsläufig auch bei deiner Basis angekommen.
    Aber "Ablasten" mit einem guten Gefühl geht beim 13er wohl kaum noch,
    und ich bekomme keinen LKW-Führerschein,
    wegen "körperlicher Gebrechen"....


    Glück auf !
    PS: wo schreibst du denn her ? In der Nähe ?

  • Ciao Forum,


    frohe Ostern!


    Hier mal ein paar Bilder von meinem Baufortschritt.

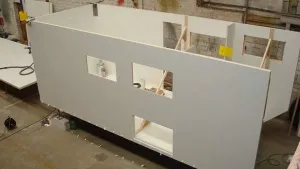

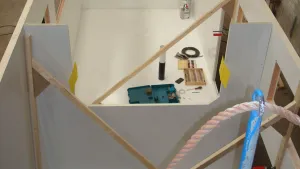

    Meine Aufbaulagerung ist zurück aus der Verzinkerei und auf dem Wagen montiert. Mein Kabinenbausatz ist eingetroffen, die Bodenplatte hat schon mal probegelegen und die Bohrungen zur Aufnahme der Lagerung sind gesetzt und mit Gewinden versehen. Wenn alles gut mit läuft kann ich nächste Woche die Seitenwände kleben... Aber bis dahin sind noch ein paar Vorarbeiten nötig (Kabel in die Wände einziehen z.B.)


    Bericht folgt...


    < Günni: Ich schreibe aus dem hohen Norden - bin aber ab und an in AC Verwandte besuchen.

  • Hallo Forum,


    es ist mal wieder an der Zeit euch ein Update über meinen Baufortschritt zukommen zulassen.


    Sehr zu empfehlen sind die Saugheber. Damit war ich in der Lage die Kabine komplett alleine zu montieren.

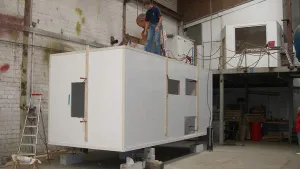

    In den letzten Tagen habe ich meine Kabine soweit zusammen geklebt, dass als nächstes die Installation der Technik erfolgen kann.


    Aber seht selbst...


  • Gefällt es dir hier im womobox-Forum?
    Dann würden wir uns über deine Unterstützung freuen! Mit nur wenigen Klicks kannst du uns eine Spende via Paypal zukommen lassen. Bitte jetzt


  • Hallo Capttravel



    Schön zu sehen wie es voran geht. :)
    Wer hat dir die Pläne für die Lagerung erstellt und wie sieht der Zwischenrahmen bei dir aus?
    Plane ja auch auf 13t TGM.



    Viele Grüße


    Mike

    Träume nicht dein Leben, sondern lebe deinen Traum

  • Hallo Capttravel!


    Saubere Arbeit!!! Kompliment :!:


    Was hast du für einen Kleber genommen?


    Gruß Martin

  • tolle "Hobby-Werkstatt" :shock:


    viel Erfolg!
    Gruß Sönke

    Gruß Sönke


    HDJ 80 mit J4 Fahrerhaus und Hubkabine

  • Hallo Forum,


    sorry für die späte Antwort zu Euren Fragen.


    Mike: Die Zeichnungen für die Aufbaulagerung habe ich selbst in AutoCAD erstellt. Die Datei habe ich zu einer Firma geschickt die mir die Teile aus einer 10mm Stahlplatte gelasert hat. Bin sehr zufrieden mit dem Ergebnis.


    Martin: Den Kleber hat mit der Plattenhersteller mitgeliefert. Komme gerade nicht auf den Namen. In 10 Tagen bin ich wieder zu Hause und schaue nach wie er heisst.


    Soenke: Die "Werkstatt" ist genial! allerdings "wohne" ich dort nur zur miete... :(


    Ende Juni gibt es ein neues Update mit Bildern.


    Schöne Grüße
    Capttravel

  • Hallo Forum,

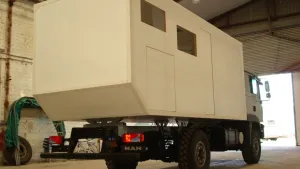

    wie angekündigt ein paar Neuigkeiten. Die letzten Tage habe ich meine Badezimmertrennwände mit der Tür eingebaut und das Dach inklusive Eckleisten aufgeklebt. Danach habe ich die Eingangstür und die Stauraumklappen mit den Bandscharnieren versehen und probehalber an die Kabine geschraubt. Im Anschluss habe ich die Kabine das erstemal auf das Fahrgestell montiert - quasi das Richtfest... Meine anfänglichen Bedenken, dass ich bei der Planung vielleicht ein paar Maße falsch angesetzt haben könnte, haben sich nicht bestätigt. Bisher passt alles so wie es soll. AutoCAD sei Dank...


    Als nächstes plane ich die Fenster und die Schließsysteme für die Tür und die Klappen einzubauen. Davon an gesonderter Stelle mehr.


    Schöne Grüße
    Capttravel
