Scheren für Hubdach umfunktionieren für SlidOut

Danke Andre für die Anregung. So ganz verstehe ich deine Umsetzung bzw. Vorschlag irgendwie noch nicht

Zitat

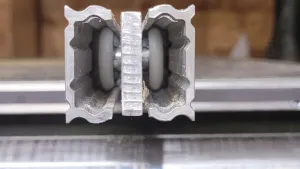

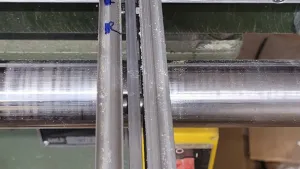

Ich habe aus 2 Schienen und einen gleich langen, beidseitig mit Rollen besetzten Flachstück meine Führungsschienen erstellt.

Aus zwei Auszügen oder Linearführungen mit Schlitten/Rollen ?
Wozu ist das gleichlange Flachstück mit Rollen ? - wie muss ich mir so ein Flachstück vorstellen ? so etwas [Anzeige] vielleicht?

2 Auszüge oben seitlich am Slideout, das Flachstück unten als Gegenarretierung ?

Zitat

dem Schienenprofil nach funktioniert die seitliche Führung nur "hängend", dann kannst du auch ne C-Schiene nehmen.

Ich nutze es ja quasi hängend.
Weil der Slideout selbst auf zusätzlichen Rollen laufen soll (die das Eigengewicht tragen). Die Schienen/Rollen werden somit (in meiner Theorie) erst belastet, wenn der Slideout quasi fast draußen hängt und anfängt zu kippen - dann zieht der Slideout innen am Boden und hier halten dann diese Rollen die Last.

Ansonsten geben sie nur eine leichte seitliche Führung.

Ich tue mich mit richtigen (vor allem fettgelagerten) Auszügen schwer:

1. Staub lässt mich damit nicht lange Freude haben. So meine bisherige Erfahrung nach nur wenigen Tagen bei Wind und Sand am Meer (mit ausgezogenen Outdoor-Küchen-Auszügen). → Lösung hierfür: die von dir vorgeschlagenen C-Profile mit Rollen-Führung, wie diese hier.
2. nach außen ragende Profile sind sehr schlecht gegen Ungeziefer und Wind, Staub, Wasser abzudichten - aufgrund ihres sehr eigenwilligen Reliefs. → Lösung hierfür: Linearführungen mit nur einer Einzelschiene und rollenlosen Gleitschienen (jedoch sind diese wohl laut Hersteller mit solch breiten Einbaumaßen (Abstand zw. beiden Führungen) nicht ideal, weil hohe Reibung durch die Verwindung entstehen wird - wenn man nicht ganz mittig (in jeder Achse) rein/raus schiebt)

Ergo: die von dir vorgeschlagenen rollenbasierten C-Schienen sind eine gute Alternative: es bliebe zwar ein seitlicher Einbau; aber es wäre (fast) fettfrei und im Relief noch halbwegs abzudichten. Die Schienen und Rollen wären Edelstahl, somit wetterfest.
Ich muss also nur für die zusätzlichen 16-30 cm (ein oder zwei Schlitten) für die innen dann überstehenden Schlitten im Grundriss noch eine Lösung finden.

Ahh. Danke André, für die Bilder. Nun sieht man es sehr gut. Hatte nicht ganz verstanden, dass du EINEN Auszug daraus gemacht hast.

Ich spreche gerade mit einem Hersteller, der ähnliche RollenAuszüge anbietet. Und lass das mal rechnen. Mal sehen.

Nach Rücksprache mit einem Händler, und deren Drehmoment-Berechnungen, kommen Rollenwagen auf Linear-C-Profil-Führungen nicht in Frage. Die Kräfte sind einfach zu groß, im (fast) ausgefahrenen Zustand, mit einem relativ weit herauskragenden Schwerpunkt (ca. 400mm (bei ca. 600mm Auszuglänge) und sehr kurzem Hebel (ca. 100mm) dann nach innen.
Somit blieben normale Auszüge ... leider (hier hab ich ja das Abdichtproblem gegen Wasser/Ungeziefer und Staubproblem der gefetteten Kugeln.

Kennt jemand die RV Slideouts von Lippert ? Dem Standard-Anbieter in den USA, wie mir scheint.

Die bauen ja ganz passable Lösungen, fraglich nur, ob man die hier (als kleiner/neuer Händler) beziehen kann und ob die eine gute Haltbarkeit aufweisen ?

Hat damit jemand Erfahrungen ?

Hallo Picco,

ich hatte deinen Vorschlag dann offenbar falsch verstanden.

Zitat

und hinten am auszuziehenden Teil eine sich nach oben abstützende Rolle in grösstmöglicher Entfernung befestigst ergeben sich relativ geringe Kräfte

Eine obere Führung, um die Hebelkräfte abzufangen ist natürlich einfacher als unten. Ich habe bislang immer nur an unten gedacht. Dort ist natürlich logischerweise im Fußraum nur wenig Platz für zusätzliche Hebel in der Tiefe. An der Decke sieht das anders aus. Sehr gut!
So kann ich meine Idee mit den Schienen mit Rollen doch realisieren. Vorn unten an der "Kippkante" (Außenkante der Kabine) kommen eh rollen unter den Slideout-Boden. Skateboard-Rollen sind auch eine gute Idee.
Danke

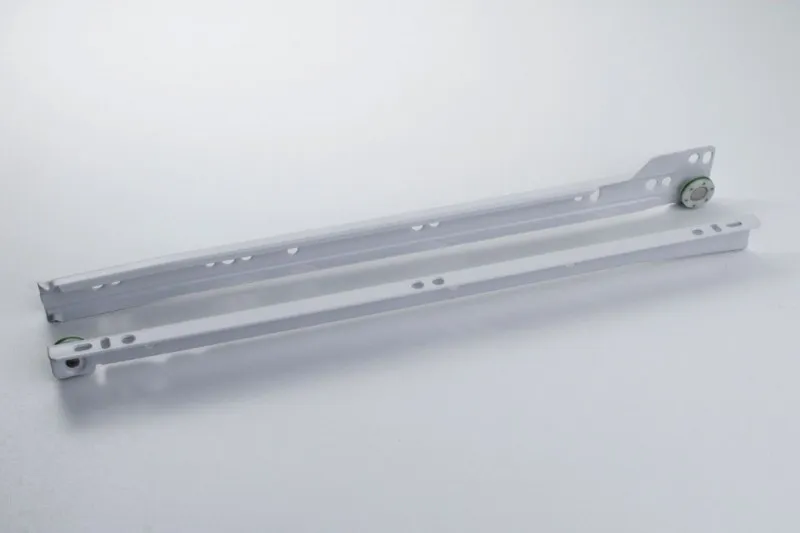

Diese günstigen Küchen-Auszüge haben den selben Nachteil, wie normale Auszüge: sie verlaufen von innen nach außen - und bilden damit eine "offene Stelle". Das möchte ich möglichst nicht. Daher gefallen mir Rollenwagen geführte Schienen sehr viel besser, dann ist außen alles dicht - nichts führt von innen nach außen, alle Führungen sind nur innen.
An der Decke montiert ist das ganze noch leichter optisch zu kaschieren und hat vor allem den Vorteil, dass es gleichzeitig die Drehmomente (nach vorn Kippen) beim Ausziehen aufnimmt. Ein Auszug würde das auch (entsprechend dimensioniert), bringt aber den obigen Nachteil mit sich.

Ordentliche Rollen montiert - ringsum - jeweils mind. 2 Flachrollen (oder mehrere Skateboardrollen) je Seite und Decke, und einige mehr auf dem Boden sollten für ausreichend Führung sorgen, um den Slideout sauber und mit wenig Personenkraft nach draußen, manuell, zu bewegen. Die oben dann angebrachte Linearführung mit Rollwagen ist nur zur Aufnahme des Kipp-Drehmoments, kurz vor bevor der Slideout komplett draußen ist, der Schwerpunkt also schon außen liegt, aber die Endlage noch nicht erreicht ist (wo es dann ja oben an ein L-Profil ringsherum anschlagen würde - mit Dichtungsgummi umlaufend.

Ein Test auf einem Rollbrett (2 Personen drauf = ca. 120kg) ist jedenfalls super leicht zu bewegen. Dann werde ich mit halbwegs guten Rollen (vor allem unten) auch 150 kg mit Muskelkraft leicht bewegen können (auch meine Frau sollte das schaffen, so ihr Reich persönlich zu vergrößern ... während ich schon draußen mit dem Bier in der Hand chille )

Hallo Picco, das ist ein spannender Punkt. Danke für den Hinweis.

Ich frage mich allerdings, ob aufgrund der extrem geringen Ausdehnung von Kohlefasern und Schäumen dies für meinen Slideout relevant ist?

Ich plane keine Alu-Blenden oder andere Elemente des Slideouts in Metal/Alu oder PVC-/PE-Materialien - mit sehr viel höherer Ausdehnung.

Einzig die Führungselemente (alle ja möglichst komplett innenliegend) wären aus Metall (Edelstahl / Alu, gemäß bisheriger Recherche).

Oder übersehe ich hier was ?
