Unser Spielzeug "Our Toy" entsteht ..... Sprinter mit Ormocar Kabine

Danke für den Tipp, aber ich komme für die paar Platten mit meinem CAD ganz gut zurecht.

Zitat von bl550

Schau mal bei TomTur vorbei.

Genau so etwas hab ich gesucht. Guter Tip ...DANKE

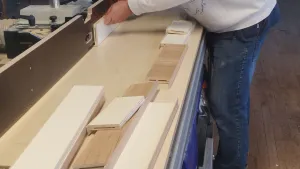

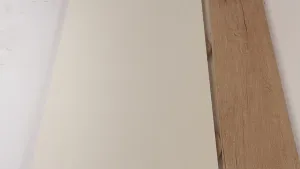

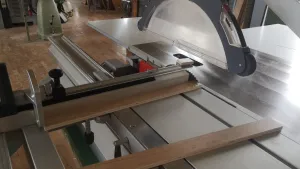

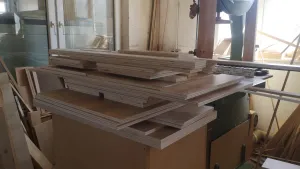

Heute hab ich mit dem Bau der Möbel begonnen. Da mir die Schreinerwerkstatt eines Kunden samt aller Maschinen zur Verfügung steht ist das natürlich ein großer Vorteil. So konnte ich dank der tatkräftigen Unterstützung des Chefs innerhalb von zwei Stunden ca. 60% der erforderlicher Möbelzuschnitte erledigen.

Danach sofort mit dem Bau des ersten Schranks begonnen. Die Vorgehensweise nach dem Zuschnitt ist folgende:

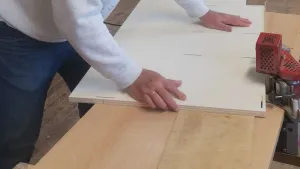

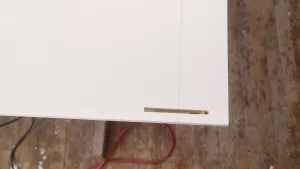

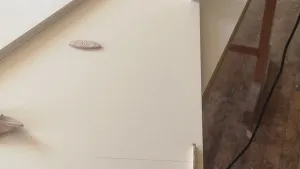

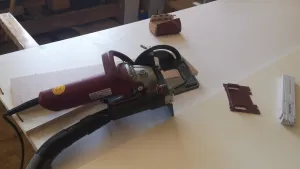

Verbinden aller Teile eines Schranks, in dem Fall ein Higboard das als Kleiderschrank für hängende Kleidung dient. Als Verbinder werden Lamellos verwendet. Mit Hilfe der entsprechende Maschine ist es ein Klacks die Fräsungen dafür zu erstellen. Anschließend werden die Sichtkanten mit Umleimer versehen - selbstverständlich ist auch hier die entsprechende Maschine vorhanden. Dann wird der Schrank mittel PU Leim endgültig zusammen gebaut. Vorab schon mal die ersten Bilder

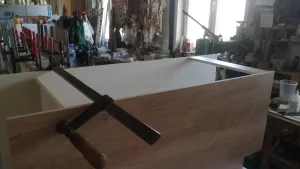

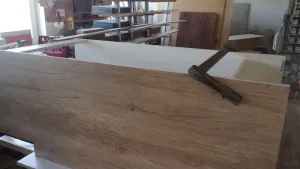

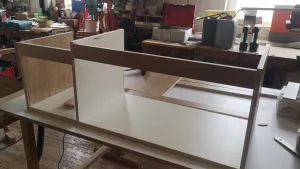

Der Schrank ist nur provisiorisch zusammengebaut um zu sehen ob alles passt. Morgen kommt der nächte Schrank dran und Anfang nächster Woche wird dann dann mit den Kanten-Umleimern der erster Schränke begonnen. Bilder davon folgen.

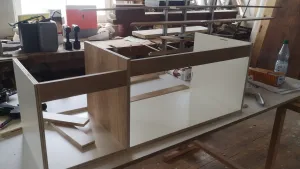

Weiter gehts mit Möbel bauen.

Nächste Woche kommt dann die Maschine für die Kantenumleimer zum Einsatz. Bin gespannt wie das funktioniert

Keine Ahnung.. Werd ich sehen. Ist aber keine große Maschine sondern ein mobiles Teil, von daher werden hoffentlich auch kurze Kanten funktionieren. Der Schreiner macht damit auch Schubladen

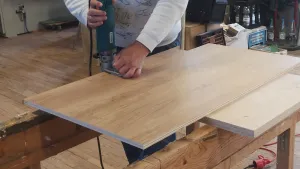

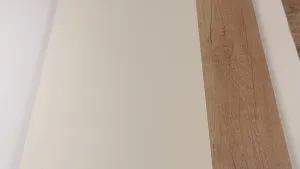

Ich will euch nun mal weiter informieren. Kanten anleimen hat super geklappt. Bei dem Maschinenpark war es auch nicht wirklich schwierig

Die erste Klappe entsteht

Der Möbelbau neigt sich in großen Teilen dem Ende zu. Bilder folgen noch. Nun habe ich etwas Muße über die Warmluftführung der Heizung nachzudenken. Dazu hab ich eine Skizze erstellt. Bitte schaut einmal drüber ob das so OK ist.

Unsicher bin ich mir bei der Warmluft in den Doppelboden. Der ist beim Abwassertank 20cm hoch und beim Frischwassertank 32cm hoch (jeweils plus 2cm Bodenplatte). Verteilt sich die Luft überhaut einigermaßen oder heize ich nur den Abwassertank auf. Über den Tanks habe ich ca. 3-4cm Luft bis zur Unterkante Boden geplant. Zudem ein Lüftungsgitter in die Trennwand zum Heckstauraum, wo die eingblasene Luft wieder entweichen soll.

Ich hab doch nur einen Ausströmer für den Heckstauraum geplant. Kann mir nicht vorstellen das der Heckstauraum dadurch zu warm wird. Und wenn doch könnte ich den ja auch bei Bedarf zu machen, bzw. den Luftstrom verringern.

Frischwassertank quer geht leider nicht, dann weiß ich nicht mehr wohin mit der Gasflasche. Der Gaskasten soll nämlich neben die Heizung kommen. Und um den Gaskasten auf den Radkasten zu setzen reicht die Höhe nicht aus. Der doppelte Boden zwischen den Sitzen ist für die TRUMA zudem auch nicht hoch genug

Das Fahrerhaus im Winter etwas mit zu heizen finden ich nicht so schlecht. Was spricht dagegen ?

Die TRUMA soll auf den Radkasten und der ist 17cm höher als der Rohboden. Geplant ist das die Truma die Luft zwischen den Sitzen ansaugt. Vielleicht aber auch zusätzlich aus dem Doppelboden, bin ich noch unschlüssig.

Die Truma steht ja ziemlich zentral in der Kabine, somit kann ich die Wege der Rohre einigemaßen symetrisch lang halten. Falls dann irgenwo doch zu wenig Luft ankommt bleibt ja noch die Möglichkeit den Luftstrom mit einem Rohrlüfter zu beschleunigen.

Da ich alle Schränke hinterlüftet habe und auch die Luft die ich in den Heckstauraum blase ringsherum in die Kabine aufsteigen kann, hoffe ich auf eine ziemlich gleichmäßige Wäremeverteilung.

Für weitere Anregungen bin ich immer offen.
