Hilfsrahmen für Hilux single cab

    Ein wichtiger Hinweis! Bei vielen Radhäusern fragt man sich, ob bei voller Verschränkung das wohl reiche...

    Der Freigang des Rades ist von der original Pritsche übernommen. Dementsprechend habe ich die Rahmenkonstruktion ausgeführt. Bevor das Rad im Radhaus anschlägt, liegt die Feder am Anschlag an. Das wurde schon 100 mal auf tracks "nachkontrolliert". Ist halt so wie bei der Blechpritsche.


    Passt in der Verschränkung


    ...so siehts in der Garage auf ebenem Boden aus. Reisefertig.


    Der Zusatztank muss auch etwas Luft unter der Grundplatte haben, daher ist die Höhe abgestimmt und ist so wie es ist ;)

    Bei mir wurder die Verschränkung nicht geprüft, das wir wohl er bei der Tieferlegungsfraktion gemacht.


    Gruß Stefan

    Alles wird gut. Irgendwann.

    4 Mal editiert, zuletzt von S t e f a n (15. Januar 2024 um 17:24)

    Die Kabine hat eine Bodenlänge von 240 cm, eine Breite von 200 cm, und soll natürlich so tief wie möglich liegen. In den Boden will ich 4 querliegende Aluprofile bei Nomad Campers einlegen lassen und wenn es irgendwie geht, auf einen Zwischenrahmen wegen des Schwerpunktes verzichten. Die oberen Befestigungen der Stoßdämpfer will ich in der Bodenplatte von unten aussparen (so das man die Dämpfer noch ohne Demontage der Kabie wechseln kann).

    Ich habe Eure Beiträge gelesen, aber ich will (noch nicht) klein beigeben. Deshalb meine Bitte, meine Überlegungen nachzuvollziehen und kritisch zu hinterfragen (ich hoffe, ich kanns verdauen ;):(

    - kein Zwischenrahmen mit vernünftigem Gewicht kann den Fahrzeugrahmen so versteifen, dass die 4,5 cm (1.2°) (von Lars gemessen) deutlich reduziert werden. Wie ich glaube, ist die Verformung in Fahrrichtung vernachlässigbar. Beide Trägerholme bleiben (so gut wie) gerade, aber sind nicht mehr parallel zueinander.

    - wird der Zwischenrahmen fest mit dem Fahrzeugrahmen verschraubt (wie es Stefan und auch Bimobil machen, soweit ich weiß), muß der Zwischenrahmen sich meiner Meinung nach dem Fahrzeugrahmen bei starker Verschrenkung anpassen. Damit müßte man bei Stefan sehen, dass die Kabine sich verformt, was sie aber scheinbar problemlos mitmacht. Eigentlich müßte hauptsächlich die Rückwand davon betroffen sein. Vielleicht arbeitet auch der Boden.

    Stefan : Konntest Du sowas schon beobachten?

    Bemerkung: Habe mir gestern eine Burow Oman angesehen. Da sind (Ford Ranger) Gummi"dämpfer" an 6 Stellen eingebaut. Ich würde gerne sehen, wie dass aussieht bei voller Verschrenkung. Wenn sie hart genug sind (kein Schaukeln ...), sollte der Zwischenrahmen verformt werden. Sind sie weich genug (Zwischenrahmen bleibt gerade) sollte die ganze Kiste mächtig wacklig sein. 4,5 cm ist ein weiter Weg für so ein Gummielement (meine ich).

    meine Schlußfolgerungen daraus sind:

    - ein Zwischenrahmen macht nur dann Sinn, wenn er die Kabine versteift (die durch das GFK sowieso schon relativ steif ist) und nur über 3 Punkte mit dem Fahrzeugrahmen starr angebunden wird. In Längsrichtung sollte die Kabine selbst schon durch die Seitenwände ziemlich steif sein, aber zwischen Vorderwand und Rückwand ist die Entfernung ziemlich groß => 4 Querträger im Boden einlassen.

    - die Kabine sollte dynamisch starr an den Fahrzeugrahmen gekoppelt sein, da der Fahrzeugrahmen super Dämpfer und Federn hat, die bei richtiger Dimensionierung ihren Job machen. Damit sollte der Alkoven auch nicht immer Grüßen, wenn man vorbei fährt ;).

    - statisch (bei langsamen Verformungen; soll heißen, wenn ich unbedingt über so komische Geländeverwerfungen fahren will und der Hilux mindestens ein Beinchen in die Luft streckt), sollte die Kabine nur auf einem Holmen komplett aufliegen. Die Kabine sollte auf dem anderen Holmen, der sein Beinchen in die Luft streckt, nur an einer Stelle aufliegen, am besten vorne Richtung Fahrerkabine (stabilste Stelle).

    => vorderste Befestigung starr (bisle Gummi wegen Verdrehungen)

    => alle weiteren Befestigungen (weitere 6 Stück) mit vertikalen Gleitbuchsen und parallel dazu kleinen Dämpfern wie "Pneumatischer hydraulischer Stoßdämpfer, M20 x 30mm Hub-Öldruck-Stoßdämpfer, Öldruck Stoßdämpfer für Pneumatikzylinder mit 30mm Hub AC2030-2 Schwarz" (darf man hier links einfügen?).

    SORRY!!! Theoretiker, Newbee, keinerlei Erfahrung ... Ich würde es ja gerne ausprobieren, aber ich habe erstens kein Fahrzeug und wenn ich es in Australien ... ;(

    Stefan Grobe Zahl, wie weit das Rad maximal über der Ebene der Befestigungspunkte ragt bei maximaler Verschrenkung?


    Liebe Grüße

    Harald

    Hallo Harald.

    Ein "Arbeiten" der Kabine bzw. des Bodes konnte ich nie feststellen. Dann würde ja auch der Innenausbau mitarbeiten müssen. Meine Kabine ist verwindungssteif. Das machen allein schon die 5mm Aluaußenprofile.

    Das kann ich die gar nicht sagen, wie das ausschaut bei voller Verschränkung. Auf jeden Fall steht das Rad gut im Radkasten - der ist bei mir so groß wie bei der orig. Pritsche.


    Gruß Stefan

    Alles wird gut. Irgendwann.

    Hallo Harry,

    ich fürchte, ich konnte deinen Gedanken nicht zu 100% folgen. Trotzdem folgende Anmerkungen dazu, die meinem Verständnis zum Thema wiedergeben:

    • Der Zwischenrahmen hat nicht die Funktion, den Fahrzeugrahmen zu versteifen! Er soll nur eine torsionssteife Basis für die Kabine sein. Die Kabine hat durch ihr Kastenprofil selbst selbst natürlich auch eine (nennenswerte?) Torsionsteifigkeit.
    • Um möglichst wenig Torsion vom Fahrzeugrahmen in den Zwischenrahmen einzuleiten macht es Sinn, den Zwischenrahmen elastisch zu lagern.
    • Deinen Lösungsgedanken mit Gleitbuchsen und parallelen Dämpfer halte ich für technischen Overkill.

    Ich habe für meine Kabine einen Zwischenrahmen bauen lassen. Den dadurch geringfügig höheren Schwerpunkt halte ich für vernachlässigbar. Der Vorteil vom Zwischenrahmen ist aber, dass man zum einen das Thema Stößdämpfer Demontage ohne Eingriff in den Kabinenboden lösen kann und das man zum anderen daran auch andere Dinge befestigen kann. In meinem Fall sind das Treppe, Kotflügel, Staukästen und die Heckleuchten. Insbesondere die Treppe hat beim Begehen einen ordentlich Hebel bzgl. der Befestigungspunkte. Die würde ich nicht ohne Versteifungen im Kabinenboden "einfach drunterkleben"!

    Mein Zwischenrahmen ist auf Gummischeiben gelagert, die ich von der TourFactory gekauft habe. Die lagern so auch Zwischenrahmen/Kabine beim Landcruiser und das scheint durchaus praxiserprobt zu sein. Ein Schwanken der Kabine konnte ich bisher nicht feststellen.

    Grüße Lars

    Moin.

    Du kannst auch den Zwischenrahmen genauso befestigen, wie es Toyota mit der orig. Pritsche gemacht hat.

    Das hält an meinem Hilux schon über 300.000km. Und es waren auch mal gar keine Straßen dabei - wie in der Mongolei oder auf dem Weg dahin bzw. zurück.

    Alles wird gut. Irgendwann.

    Einmal editiert, zuletzt von S t e f a n (20. April 2026 um 11:03) aus folgendem Grund: grundlos ;-)

    Ist natürlich speziell gemacht als Schleichwerbung, aber ich war schon beeindruckt, was der Toyota für Bewegungen machen kann.

    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

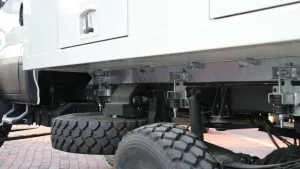

    Holledauer Nachdem ich mir diese Gedanken gemacht habe, habe ich dieses Bild von meinem Bruder bekommen (Iveco mit Kabine von Willenbrock):

    Ist (meiner Meinung nach) ein extrem stabiler Hilfsrahmen, der (normalerweise) komplett auf dem Iveco-Rahmen aufliegt. Bei extremer Verschrenkung hebt er ab (seitliche Führungen), gedämpft oder gebremst durch die Feder oder Dämpfungselemente und knallt danach (ohne jede Dämpfung) zurück auf den Rahmen. Bei Fahrt durch ein (überaschend tiefes) Schlagloch in Argentinien ein extremer Knall ... aber alles heil geblieben (nach Bericht von meinem Bruder). Die Aufhängung entspricht meinen grundlegenden Gedanken, wobei ich nicht weiß, ob es Federn oder Dämpfer sind.

    Liebe Grüße

    Harald

    das Schlagloch, das Torsion im Fahrzeugrahmen verursacht, möchte ich mal sehen! Sowas sollte nach meinem Verständnis das Fahrwerk erledigen, ohne zusätzlich Flexibilität vom Rahmen zu brauchen.

    Der Zwischenrahmen vom Iveco ist bestimmt torsionssteif, wobei du das dem Querprofil im Foto ja gar nicht ansehen kann. Die Torsionssteifigkeit kommt hauptsächlich durch steife Verbindung zwischen linken und rechtem Längsträger. Aber so eine Federlagerung wie auf dem Foto kannst du beim Hilux/Pickup nur mit einer aufwändigen Schweißkonstruktion umsetzen, da du von den Aufnahmepunkten der Pritsche ausgehen solltest und die Aufnahmen der Federelemente nicht "einfach" an den Längsträger setzen kannst.

    Ich habe mich lange mit dem Thema auseinandergesetzt, bis ich gebaut habe, aber alles, was über eine elastische Lagerung mit Gummischeiben hinausgeht, halte ich für techn. Overkill. Keep it simple! Falls du dir eine high end Lagerung auf einem Pickup anschauen willst, versuch mal, etwas über die Lösung von Eilers Fahrzeugtechnik herauszufinden. Die bieten eine auch ansonsten schöne Kabine für Pickups an, die eine 3-Punkt Lagerung mit Drehpunkt hinten hat. Hatte ich mir mal auf einer Messe angeschaut, konnte aber nicht genau sehen, wie das gemacht ist, ohne zu offensichtlich unters Auto zu kriechen.

    Grüße Lars
