Scheren für Hubdach umfunktionieren für SlidOut

Mal eine vielleicht ungewöhnliche Überlegung zum Bau eines Slideouts (HxB 150 x 160 cm).

Es gibt unsagbar viele Versionen in div. Foren und Youtube. Doch allesamt sind viel zu schwer/massiv, um auf einem Sprinter mit Kabine in der 3.5 T Klasse zu funktionieren.

Außerdem sind viele der Lösungen nicht wirklich wettertauglich, oftmals gibt es viel zu große undichte Stellen, insbesondere an außen angebrachten Bewegungsvorrichtungen.

Zudem möchte ich bei ausgefahrenem Slideout (ca. 60 cm), innen keine Stützwand oder so sehen, sondern den Raum komplett dann "offen" haben.

Somit ergibt sich die Frage, wohin mit entsprechenden Vorrichtungen, die den Slideout bewegen ??

Die mir geläufigen Antriebe scheiden da schon mal aus, weil sie alle innen (auch im ausgefahrenen Zustand) noch einen Gegenpart benötigen:

• Zahnrad mit Ritzelschiene (die klassische RV-Variante der US-Trailer)
• Linear-Antriebe
• Liniear-Schienen (manueller Slideout)
• Gasfedern und ggfls. entsprechende Führungsschienen
• Schwerlast-Auszüge

Mir fällt nur ein Element ein, was im geschlossenen Zustand nicht aufträgt und im offenen/ausgefahrenen auch innen keinen sichtbaren Platz benötigt: Scheren-Hub-Systeme - wie für Aufstellung-Hubdächer verwendet. Diese dann halt um 90° gedreht - also quasi an die Seitenkabinenwand (anstelle aufs Dach).

Nun frage ich mich, ob diese rechts / links montiert eine Kabine auch davor bewahren nach außen zu kippen; sie sollen ja quasi wie ein Schwerlastauszug waagerecht schieben?

Natürlich würde dies nur während des Slide-Vorgangs ein Thema sein, denn im offenen End-Zustand würde ein umlaufendes, sehr stabiles L-Profil den Slideout vorm Herausfallen retten.

Im geschlossenen Zustand schließt ebenfalls eine überstehende Slideout-Außenwand mit der eigentlichen Kabinenwand bündig ab.

Um das "Kippen" zu reduzieren, würde ich zwei Scheren je Seite (untereinander) montieren. Das müsste bei einer Slideout-Höhe von ca. 160 cm reichen, für ca. 60cm Auszugslänge (Hub-"Höhe") ?

Baut man dann innen noch einen kleinen Zwischenraum ein, wo die Scheren (sie tragen ja nur sehr wenig auf - weniger als in meiner Skizze) platz finden ...

... dann hat man vieles gut gelöst (hoffe ich <- hier dürfen jetzt eure Erfahrung gern zum Tragen und Kommentieren kommen )

• die rechtwinklig von der Kabinen-Außenwand nach innen gehende Wand stabilisiert den Ausschnitt und die Aufnahmepunkte der Scheren
• es gibt durch die an den beiden Seiten zurückgesetzte Abdichtkante für Wasser kaum eine Möglichkeit einzudringen
• ebenso, weil die Scheren außerhalb der Abdichtung liegen
• die Kabine schließt bündig und auf Gummi gelagert wie jede Panoramaklappe mit der Kabinen-Außenwand
• an die Scheren kommt man für Wartungen sehr gut ran, von außen

Dann wäre zusätzlich noch die Frage, ob derartige Scheren den Slideout auch jeweils "fixieren" im geöffneten/geschlossenen Zustand - also deren Kraft im Stillstand ausreichend groß ist, sodass der Slideout absolut senkrecht fixiert gegen die Außen- bzw. Innenwand gedrückt wird (und somit rungsum sauber abdichtet). Dann bräuchte es keine zusätzlichen Fixierungen jedesmal beim Öffnen/Schließen.

Nachtrag: ich sollte erwähnen, dass ich die Scheren nicht manuell betätigen möchte (dafür wird der Slideout mit Küchenblock zu schwer werden), sondern durch Spindel-/Linear-Antrieb ausfahren möchte.

Ich bin gespannt auf Eure Ratschläge und Anregungen. Danke.

Zitat von holger4x4

Bei den Aufstelldächern ist das auf jeden Fall so, dass das Dach im geschlossenen Zustand über Spanngurte oder andere Spanner in die Dichtung gezogen und so gesichert wird.

Das stimmt für die Bullies, also alle manuell sich öffnenden Aufstelldächer.

Ich schreib mal oben noch dazu, dass ich meines gern über Linearantrieb oder Spindelantrieb betreiben möchte. Daher hatte ich die ausreichende Kraft so als Idee im Kopf...

Zitat

ist der Slideout Ersatz für die beiden Klappen an der Seite oder zusätzlich?

leider zusätzlich. Auf Fahrerseite kommt der Slideout; auf BFS die Panoramaklappe und unten eine kleine als AußenTisch (die aber innen durch die dahinterliegende Sitzbank komplett nochmals querliegend stabilisiert wird) Der Steg zwischen diesen beiden Klappen ist ebenfalls an der Sitzbankrückwand "befestigt" - und fängt somit die Kräfte der Verschlüsse nachher mit ab. ... So hoffe ich.

Zitat

So ein Küchenblock im Wohnmobil ist nicht so schwer wie eine häusliche Einbauküche und 60 cm Auszug sind auch nicht viel. Warum keine Schwerlastschienen, die weiter unten im Boden/Rahmen ansetzen und von unten unterstützen?

Der Küchenblock wird ähnlich leicht wie deiner - auch aus Carbon-Sandwich mit Holzeinlagen. Aber was meine Frau so alles mitnehmen will ... (Ich rechne hier schon mit ca. >50 Kilo (Kühlschrank soll hier nicht rein, nur das Kochfeld, auch keine Spüle und damit Kabel/Schläuche)

Zitat von nunmachmal

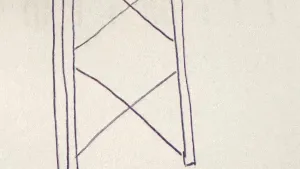

Ich denke das auf jeder Seite zwei Scheren sein müssen. Eine ist jeweils oben und die Andere unten fixiert. Den Antrieb zu synchronisieren müsste man über eine (ähnlich Fahrrad-) Kette nachdenken.

2 Scheren war ja auch mein Plan. Allerdings möchte ich sie – einfachheitshalber – auf eine Spindel setzen und beide jeweils an der oberen Schere fixieren (um auch die diagonalen Kräfte (die den Slideout nach unten ziehen wollen) besser statisch abzufangen (und auch weniger Spiel zu lassen, worauf Andre ja bereits hingewiesen hatte). Damit bräuchte es keine "Kette" als Synchronisieren. Sie laufen auf einer Spindel, damit beide synchron. so hoffe ich

Zitat von nunmachmal

Mein erster Gedanke, Gewindespindel, scheiterte am schwer zu bekommenden Linksgewinde.

nunmachmal das mit dem Linksgewinde verstehe ich nicht. Warum brauche ich unbedingt dieses ?

Danke

Hallo Männer, danke für die Anmerkungen.

Schwerlastauszüge haben halt zwei Probleme, für die ich aktuell noch keine echte Lösung habe:

1. ich brauche innen immer einen feststehende Wand (die dann - bei ausgefahrenem Slideout - eben trotzdem den Raum abtrennt)
2. ich weiß nicht, wie ich das wasserdicht bekommen soll, wo der Auszug nach innen in die Kabine läuft

zu 1: in der Front hätte ich diese feststehende Wand; im Heck würde es bis auf Höhe von 50 cm auch eine geben, die von der Sitzecke. Sofern ihr denkt, dass allein unten jeweils rechts/links ein Auszug reicht (einseitig könnte ich ja zwei anbringen, weil dort die Badwand bis zur Decke hoch steht) ... ← reicht ein Auszug je Seite im unteren Teil der Seitenwände ?

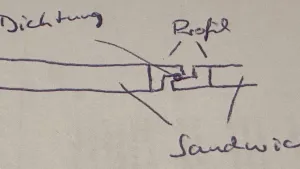

zu 2: Gummilippen, wie in den alten Ammi-RV-Slideouts würden sicher das gröbste abfangen, aber am Auszug wäre immer eine Wulst, die nie dicht ist vor Getier, Wasser, Wind. Man könnte den herausfahrenden Teil des Auszugs in die Slideoutwand bündig einsetzen oder die entstehende Reliefform des Auszugs in der Gummidichtung herausschneiden - für bessere Passform.
Zusätzlich vielleicht noch Borstendichtung VOR den Gummilippen, um Getier und Wasser einen gewissen Schutz zu bieten ?

Wie bekomme ich die Auszüge nach innen abgedichtet ?

Alternativ hatte ich Linear-Führungsschienen überlegt ? ... aus gleichem Grund (Punkt 1) aber verworfen. Sofern eine Schiene (zumindest auf der einen Seite) reicht (die andere Seite könnte 2 bekommen), wäre dies evtl. die sauberere Führung ? ← ließe sich zumindest sehr viel besser abdichten, weil eine ganz klare Kontor im Gummi herausgeschnitten werden kann. Was meint ihr?

Super derMartin, das klingt sehr gut, unten drunter ist natürlich sehr viel einfacher wegen Wasser. Allerdings fehlt mir der Gedanke, wo das ganze dann im ausgefahrenen Zustand sich befindet ? Dann bräuchte ich ja ein Podest, sofern ich es nicht in den Boden der Kabine einlassen will ?

nunmachmal auf dein Angebot komm ich sehr gern zurück! Ich finde die Scheren auch eine sehr einfache Lösung, vor allem stabiler als Auszüge. Ich dächte, dass diese sich mehr nach unten neigen werden (somit mein Slideout kippt), als die Scheren (vor allem zwei auf jeder Seite) dies tun können. Vor allem aber kann ich es elektrisch ein-/ausfahren - anstelle das ganze Gewicht per Hand ziehen (vor allem mit voll beladenen Schränken, Geschirr, Reserven, etc. ... und bei auch mal ein wenig Schiefstand beim Parken)

Abweg du meinst damit, dass man eine Art "Eisenbahnschiene" baut - durch Einhängen einer Schiene außen, auf den Stützfüßen. Dann kann der Slideout darauf fahren. Auch eine geniale vor allem technisch sehr einfache Idee.
Ich möchte allerdings versuchen, alles von innen bedienen zu können. Stützfüße hab ich außerdem auch keine. Aufbauzeit soll minimal sein. Vor allem alles auch aus Sicherheitsgründen - wenn man mal schnell von einem Stellplatz flüchten muss ... irgendwo in dieser Welt.
