Hallo zusammen,

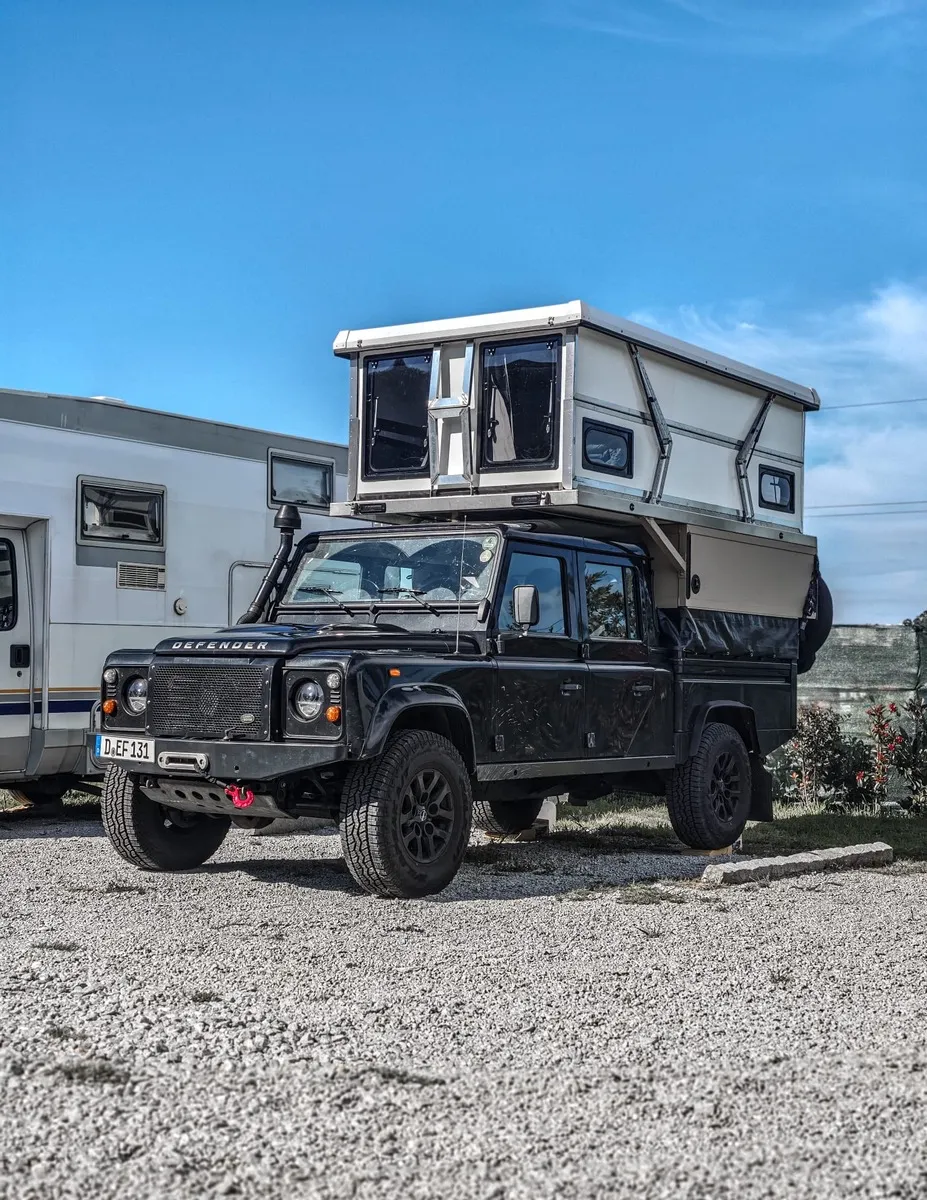

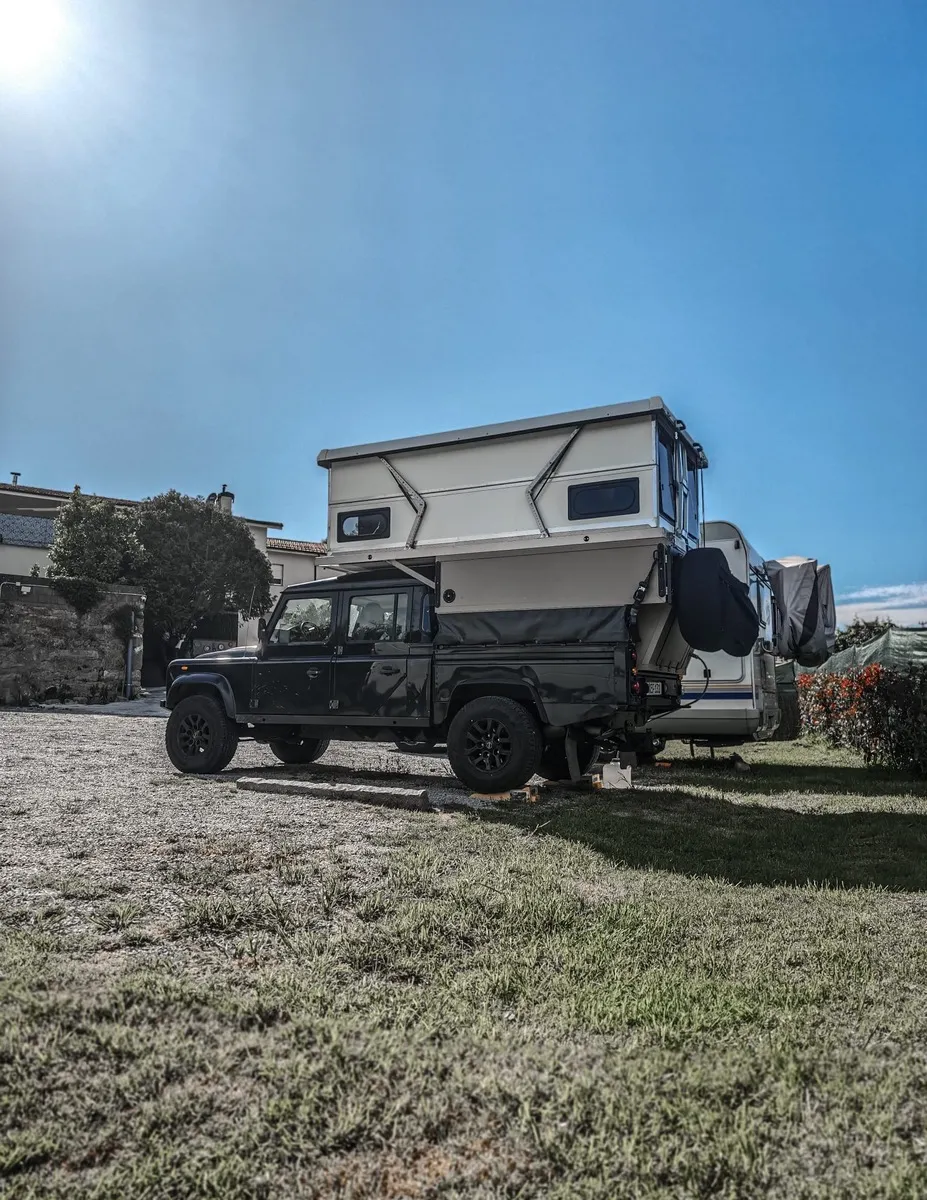

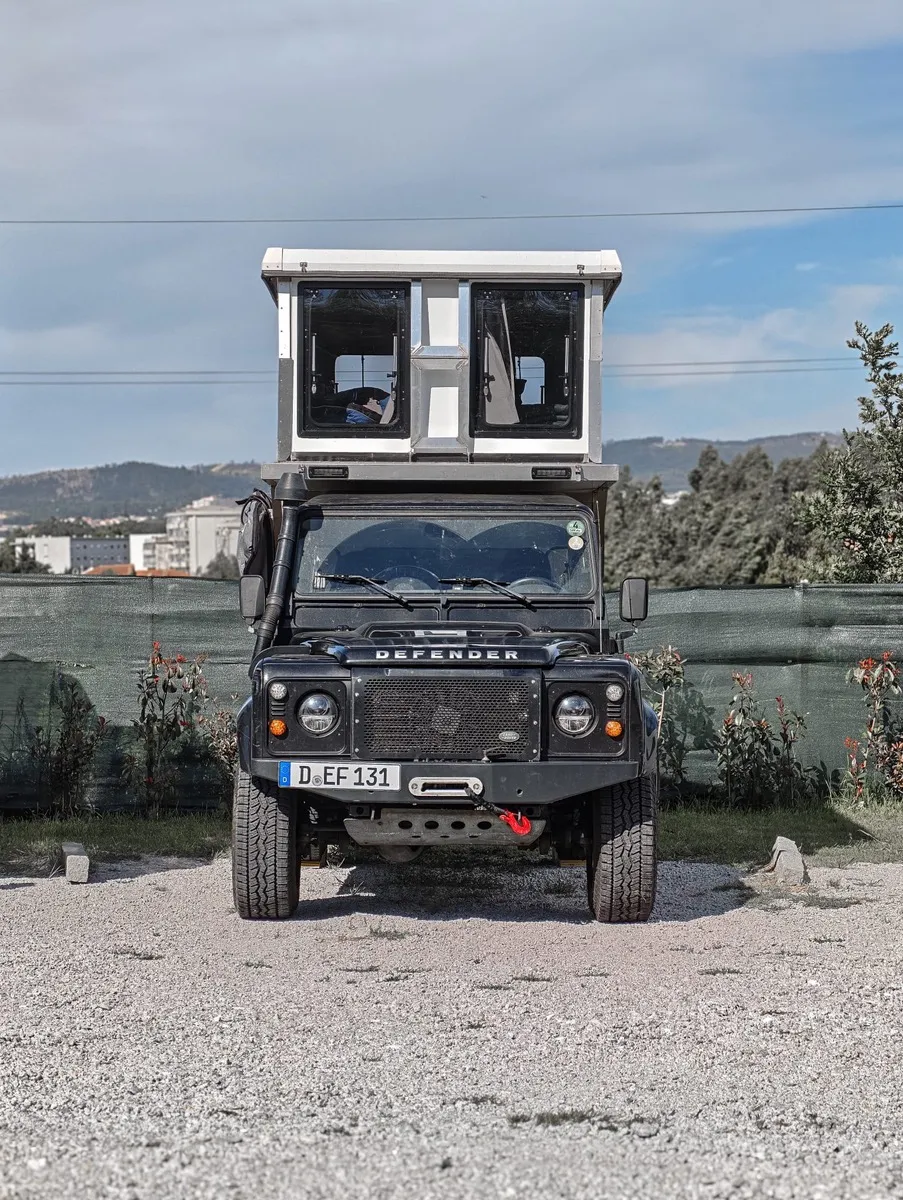

Nachdem die Klappkonstruktion einfach nicht dicht zu bekommen war habe ich den oberen Teil neu gebaut.
Diesmal nur 90cm hoch, überlappt an allen 4 Ecken und ist ohne extra Dichtungen nun endlich wasserdicht. Seitliche Fenster und Klappfenster sind auch neu.
Viele Grüße aus Portugal!
Hallo aus der Normadie,
ich hab ein paar Anpassungen gemacht:
- Kabine ist lackiert mit Mipa PU Lack in Lybian Sand
- klappbarer Reserverad Träger
- Klappbare Trittstufe
- Gasflasche 3kg außen wiederbefüllbar mit Frontrunner Halterung
- Surfbretthalter
- Konsolen für einen Tisch an der Pritsche
- umlaufend Dichtband für Klappfenster aus EPDM
Reisefertig gewogen mit vollen Tanks und Proviant 3030kg
Viele Grüße Flo
Hallo Dieter,
wir sind im Moment auf Jungfernfahrt in Südfrankreich unterwegs, entschuldige daher meine verspätete Rückmeldung .
Ich bin grundsätzlich sehr zufrieden mit der Kabine. Es gibt natürlich Details die ich ggf. im Nachhinein anders machen würde aber grundsätzlich ist die Variante mit den Klappwänden für mich ideal. Die größte Herausforderung ist die Abdichtung der Übergänge in den 4 unteren Ecken, hier würde ich ggf. etwas anders planen und mehr bauliche Veränderungen unternehmen um Dichtigkeit herzustellen als mich nur auf Dichtungen zu verlassen. Sprich die Aufkantungen des Rahmens höher machen und die Klappfenster anders bauen, so dass Wasser besser ablaufen kann. Das Auto steht ja nie 100% plan und das Wasser kann halt dann immer in eine Ecke laufen. Bei mir war aber auch die gesamte Aufbauhöhe relevant und jeder Zentimeter mehr in die Höhe zu planen habe ich versucht zu vermeiden.
Materialkosten ist schwer abzuschätzen da ich auch "Lehrgeld" bezahlt habe und z.b. den Grundrahmen der Kabine erst in 40x40x3mm L-Profil gebaut habe um dann festzustellen, dass es nicht Stabil genug war komplett neu in 50x50x4mm gebaut.Ich habe allerdings auch nur 25mm XPS Sandwich Platten genommen, da ich einen Posten B-Ware extrem günstig kaufen konnte und daher musste der Rahmen entsprechend stabiler sein.
Auch die 4 Gelenkarme hab ich in 4 unterschiedlichen Stärken aus Alu-U Profil gebaut um dann am Ende doch 30x30x3mm Stahl zu nehmen, da die Kräfte mit den Gasdruckfedern in 1250NM doch enorm sind. Hier muss ich auch noch etwas tüfteln, da ich das Dach ca. 30cm anheben muss, bevor die Gasdruckfedern anfangen zu drücken, die Anlenkpunkte sind noch nicht optimal.
Grob kann man sagen, dass ich für Aluminium/Stahl ca. 1200€ bezahlt habe, für XPS Platten 250€ und für Sperrholz ca. 200€ (ich kann aber zu Schreiner EK-Preisen einkaufen). Aber dazu kommt natürlich noch Kleber, Beschläge, Lack, etc. ich würde sagen, ohne Elektrik/Wasser nur für den Bau der Leerkabine lag ich bei Material bei ca. 3500-4000€.
Ich habe 95% der Materialien online gekauft, immer als 2000mm Standard Länge und mit der Kappsäge abgelängt. Das ist wesentlich günstiger als online zuschnitt. Nur die Extralangen 3300mm Profile die ich am Stück wollte hab ich im Baumarkt gekauft. Auch sind alle Kantteile von Online Anbietern, ich habe einige lokale Schlosser angefragt und die Preise sind teilweise absurd.
Alu hab ich mit einem Inverter MIG/MAG Doppelpuls Schweissgerät geschweisst.
Ein Punkt den ich auch beim nächsten Mal ändern würde ist die Gesamthöhe im aufgeklappten Zustand (Lichte Höhe vom Boden ca. 240cm und vom Alkoven ca. 140cm). Das Raumgefühl ist toll, aber bei 200cm Höhe vom Boden nicht wesentlich schlechter aber die Handhabung beim Klappen ist einfacher und vor allem sind die Hebelkräfte auf die Gelenkarme und Aufnahmen deutlich weniger.
Falls Fragen sind einfach schreiben, ich kann dir auch einige Anbieter empfehlen aber hierzu bitte PN ich möchte keine Werbung machen.
Viele Grüße
Florian
Tiptop. Blöde Zahl im Kennzeichen. Eins zuviel
Hätte ich gerne gehabt, war leider bereits vergeben 😁
ich bin extrem beindruckt, Glückwunsch!
Ich baue ja gerade sowas ähnliches. Wie ist das mit "Schallschutz" und Wasserdichtigkeit?
Ziel offensichtlich erreicht, in ca. 12 Monaten fertig zu sein. Ich hätte mein Ziel wohl auch erreicht, wenn nicht mein Ranger mit dem Getriebeschaden dazwischen gekommen wäre.
Beste Grüße
Peer
Hi Peer,
Tut mir leid wegen deinem Auto, ich hab viel gelesen und auch aus erster Hand gehört und was sich Ford da erlaubt mit dem Ranger und deren Getrieben ist wirklich eine Frechheit.
War auch ein Grund warum ich mir keinen Ranger gekauft hab.
Zum Schallschutz: für mich eine wesentliche Vorbesserung zum California, aber natürlich nicht vergleichbar mit einer geschlossenen Kabine. Wir hatten bisher einige Regenschauer und das Prasseln ist subjektiv leiser. Aber natürlich hört man den Regen noch
100% Wasserdicht ist die Kabine nicht, einen Dauerregen mit viel Wind würden die 4 unteren äußeren Ecken nicht abkönnen, hier tüftle ich noch an passenden Dichtungen, Ecken sind einfach immer schwierig abzudichten. Die Fenster und die Klappscharniere sind aber dicht bisher.
Was mich bisher positiv überrascht hat ist die Steifigkeit bei Wind. Hier in der Provence haben wir Böigen Wind mit 60-70kmh und das macht die Kabine klaglos mit. Ich hätte mit mehr wackeln und schaukeln gerechnet.
Grüße
Hallo Zusammen,
Nach knapp einem Jahr Bauzeit sind wir mit der Klappwandkabine das erste Mal unterwegs zur Jungfernfahrt.
Hier die groben Eckdaten:
Kabine:
50x50x4mm L-Profil Aluminium
25mm XPS Sandwich von innen verklebt
Seitenwände:
30x30x3mm L- Profil Aluminium
25mm XPS Sandwich verklebt
Dach ebenfalls 25mm XPS Sandwich mit 4-Kant Rohr Rahmen
Türe im Heck 2-teilig
Bett ausgezogen im Alkoven 200x160cm
Bett eingezogen 130x160cm
L-Sitzgruppe
Küchenzeile aus Sperrholz mit Aluminium Arbeitsplatte
80L Frischwasser mit Druckpumpe
Simarine Via Control Panel
Victron Solar und Ladebooster
DIY 320Ah LiFePo4 Batterie mit Heizung
Gewicht ohne Flüssigkeiten und Ohne Gepäck 380kg
Es war am Anfang nicht geplant einen 130er Landy als Packesel zu fahren aber ich habe es nicht übers Herz gebracht einen „modernen“ Pick-uP zu kaufen. Dadurch musste ich die Kabine höherlegen und habe eine Vollauszug Schublade drunter gebaut für Reserverad und Equipment
Dadurch ist die Kabine im aufgeklappten Zustand 320cm Hoch und die Griffe können nur per Leiter erreicht werden
Eigentlich müssten die Wände auch nicht so hoch sein aber ich habe Anfangs in der Planung irgendwie mal gedacht je mehr Raum desto besser und habe die Konsequenzen vergessen (wie bekomme ich das Dach eigentlich wieder runter?)
Die Kabine ist eigentlich für einen 1,5 Kabiner Pick-Up geplant und die Originale Heckklappe war als Einstiegshilfe und als Tritt zum Auf-und Zuklappen gedacht, jetzt muss halt erstmal eine Leiter herhalten
Ich muss noch an Details feilen und suche noch passende Spannverschlüsse für das Dach aus Edelstahl in schwarz, welche die Dichtung überspannen, falls hier jemand Tips hat?
Diverse Dichtungen müssen noch ausgetauscht werden und die Lackierung fehlt noch.
Ich wollte mich bei allen bedanken die hier im Thread ihre Meinung kundgetan haben und bei allen die hier im Forum ihre Probleme und Lösungen diskutiert haben, ich konnte sehr viel lernen und mitnehmen.
Liebe Grüße
Florian
Hallo,
ich wollte mal ein Update durchgeben. Die Bauphase wurde durch 4 Wochen Urlaub unterbrochen, aber nun geht es weiter. Den Grundrahmen der Kabine habe ich gesägt, und gepunktet. Leider kann ich die Metallwerkstatt nicht mehr nutzen, so dass ich bei mir im Carport eine Fläche schaffen muss, wo ich den Rahmen ordentlich verspannen kann um ihn durchzuschweissen.
Der Rahmen für den Hubdach Alkoven habe ich kanten lassen und muss nun auch verschweisst werden. Sobald der Kabinenrahmen mit mit dem Alkovenrahmen verschraubt ist stelle ich ein paar Bilder rein.
Ich halte euch auf dem Laufenden
Viele Grüße Florian
Hallo Picco,
da hab ich doch glatt ein "C" vergessen, tut mir leid. Ich habe jetzt in den letzen Tagen Material bestellt und Details geplant und werde diese Woche mit dem Bau beginnen. Ich halte euch auf dem Laufenden
Viele Grüße
Florian
Hoi Florian
Ich hab bei meiner Hubdachkabine auch ein 2mm Alublechdach gehabt, würd ich nicht mehr machen!
Und das nicht nur weil sich ein Fensterputzer draufgestellt und somit einen Totalschaden verursacht hat sondern auch vom Gewicht, den Geräuschen bei Regen und der Gefahr der Rissbildung bei Schweissnähten, sondern auch wegen der kaum vorhandenen Eigenstabilität.
Warum nicht eine dünne Sandwichplatte?
Hallo Pico,
Ich muss beim Dach sowieso eine Rahmenkonstruktion bauen, an der die starren Faltwände befestigt werden. Dein Vorschlag wäre, dann den Rahmen mit einer Sandwich-Wanne zu beplanken anstatt einer Wanne aus Alu? Ich habe mich bei meiner Planung von dem Dach an Thomas hier aus dem Forum und seiner Landy Kabine orientiert. Ich hoffe auch, dass ich jemand finde der eine Maxiformat Platte Alu 400x200 verarbeiten kann, dann hab ich nur an den Ecken die Schweißnähte. Ich plane den Rahmen so, dass er die gesamte Dachlast auf die Kabine überträgt und das Blech im Grunde nur für die Wasserdichtigkeit sorgt. Wenn ich das Blech von innen flächig mit XPS beklebe erhoffe ich mir da auch eine gute Geräuschdämmung. Gäbe es Alternativen zum Alublech? PVC oder so?
Vielen Dank auch an alle für die rege Beteiligung und den Austausch!
Lieben Gruß Florian
Sandwich-Platten 35mm würde ich kaufen, auch dazu passende Alu-Profile und alles kleben. Dach 2mm Alu. X-Trem Isolaor drunter kleben reicht.
Gruß
Hallo Albatros, du sprichst von Konstrutionsprofilen wie sie z.B. Moser anbietet? Ich finde die Extrem teuer…. Kennt da jemand günstigere Alternativen?
Grüße Florian
Mein Transit war fertig und auf der ersten Reise habe ich angefangen den Ducato zu planen. Nicht das der Transit, oder das Konzept nicht gepasst hätte, alles (fast) perfekt.
Fertig mit planen ist man erst wenn selbst der letzte Lichtschalter eingezeichnet ist. Toll wäre wenn man nichts vergessen hätte.🥴
Gruß Nunmachmal, 🇬🇷 36.682388,23.039401
Hahaha, das kenne ich. Mein VW Bus ist im Grunde jetzt "fertig" und ich brauche dringend ein neues Projekt....
Hallo Peer,
ja, die Planungsphase ist ja eigentlich nie abgeschlossen Ich gebe mir für das Projekt 12 Monate Zeit bis zur Vollendung.... kommendes Jahr im Frühjahr will ich unseren VW Bus verkaufen und bis dahin muss die Kabine fertig sein ( Fertig bedeutet, dass Bett muss benutzbar sein und die Heizung müssen funktionieren, der Rest hat dann Zeit bis Mai/Juni 25).
Grüße Florian
P.S Ich habe vergessen zu erwähnen, dass ich ca. pro Tag 4-5h Zeit zu Verfügung habe, und meine Motivation ist im Moment sehr stark endlich die erste Schweissnaht zu ziehen...
Hallo Peer,
dein Projekt hab ich natürlich mit Begeisterung gelesen. Wie ist denn bei dir der Stand der Dinge?
Viele Grüße Florian
Hi Holger,
Vielen Dank für deine Rückmeldung. Ich habe halt Bedenken, ob die 30 mm Sandwich Platten die Belastung mit dem offenen Dach und 2 Personen im Bett aushält. Mein Ziel ist auch, den Aufbau über dem Pick-up Dach so flach wie irgendwie möglich zu gestalten, damit Auto mit Kabine unter 2,10m bleiben und ich in meinen carport passe.
Wenn ich eine geschlossene Kiste bauen würde, dann würde ich wohl auch nur die Platten verkleben und Winkel drum kleben.
Ich halte euch auf dem Laufenden…
Viele Grüße Florian
Hallo Zusammen,
ich bin Florian und bin neu hier im Forum. Ich habe die letzen Wochen mich hier viel eingelesen zum Thema Selbstbau; ich plane gerade eine eigene Kabine für einen Pick-Up und für mich ergeben sich ein paar Fragen die ich bisher nicht beantworten konnte.
Kurz zu meinen Anforderungen:
Inspiration: https://www.tuningblog.eu/kategorien/cam…ontent=cmp-true
Aber nicht als Canopy Camper sondern als geschlossene Kabine.
Plan:
Zugang zu Furnierpresse für die Herstellung vom Sandwich sowie Zugang zu Metallwerkstatt vorhanden.
Fragen: Ich habe hier einige Vorhaben gefunden, die eine Pick-Up Kabine geplant haben aber nie mit Alu-Winkelprofil sondern mit 4-Kantrohr. Spricht etwas gegen den Plan die Winkel innen mit Sandwich zu verkleiden?
Wie findet ihr den Plan, Alu-XPS-Multiplex Sandwich zu nehmen? Oder lieber Alu-XPS-Alu und dann das Alu innen Filzen oder anderweitig wohlich gestalten? Das Thema Temperatur Verzug etc. halte ich für vernachlässigbar bei den recht kleinen Flächen.
Welche Blechstärke für das Dach würdet ihr Empfehlen? 1,5mm? Hier ja nur eine 30mm XPS Platte drunter verklebt werden soll.
Sonst irgendwelche Anmerkungen?
Freue mich auf euren Input!
Liebe Grüße Florian
