Hallo Leute.
Nachdem immer wieder Anfragen zu meiner/ unserer Schaltung per WhatsApp oder PM eingehen, möchte ich das System ausführlich, soweit ich das mit meinen Kenntnisse kann, hier nochmals vorstellen.

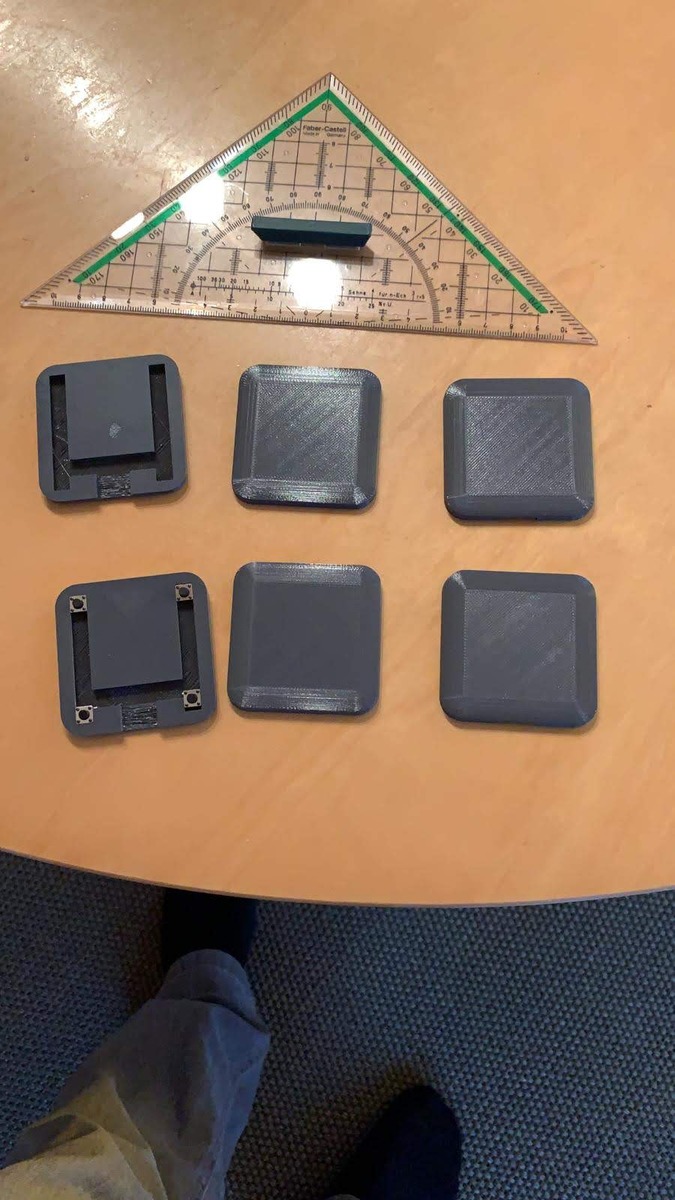

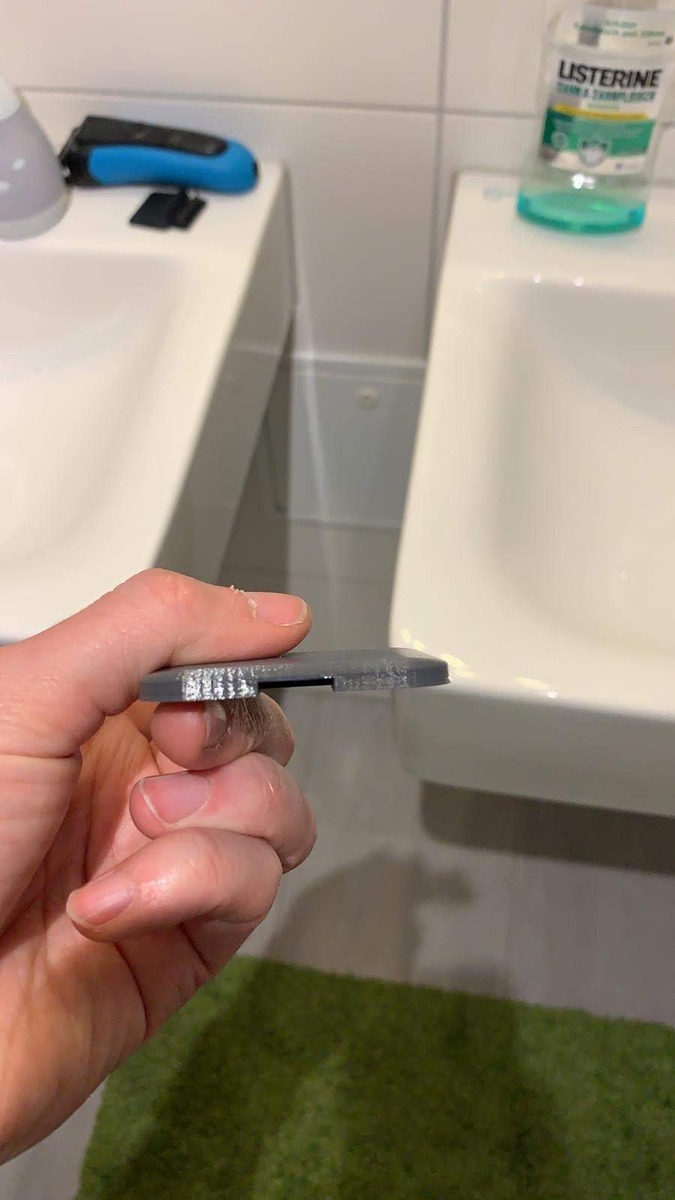

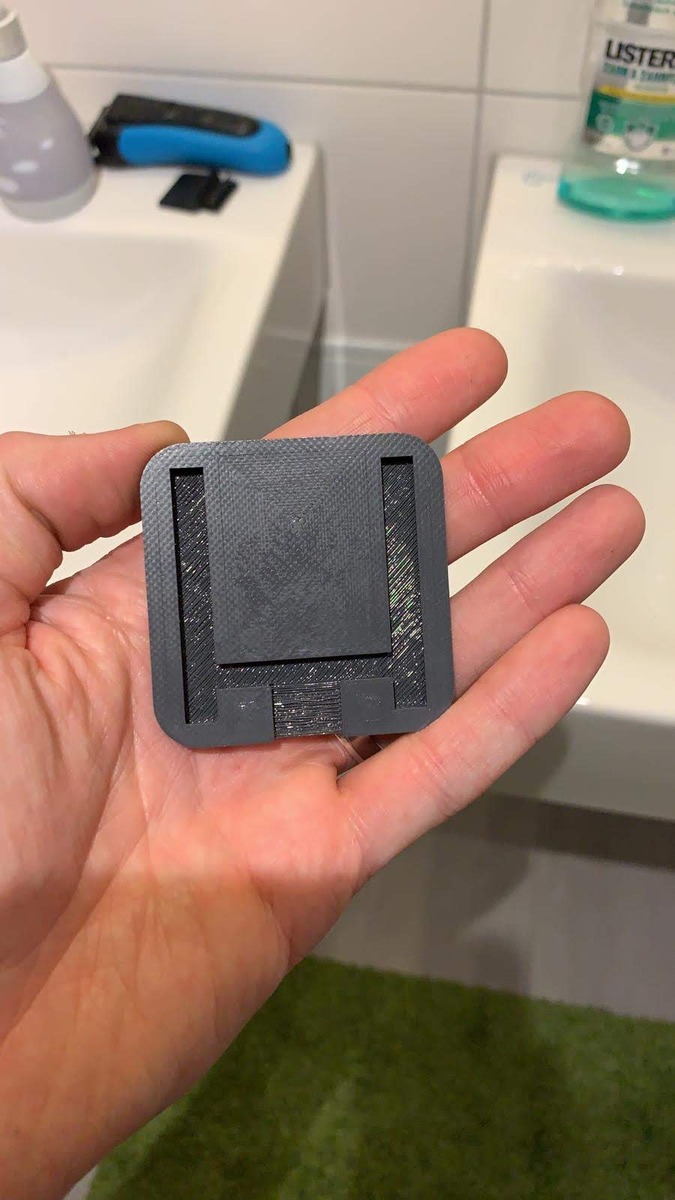

Für mein Wohnmobil wurden im 3D-Druck flache Schalterhalter erstellt.

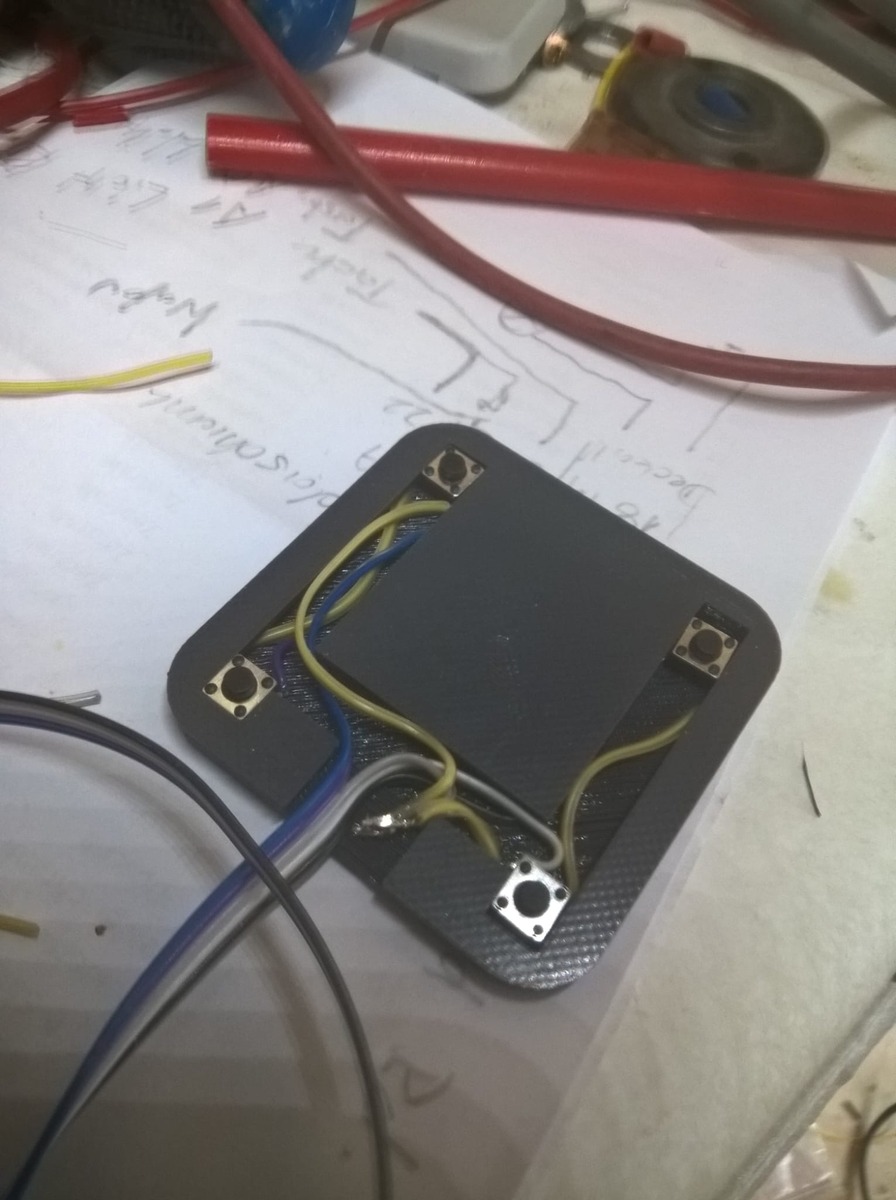

In jeder Ecke sitzt ein kleiner Taster und somit hat jeder "Schalter" vier verschiedene Ausgänge, welche unterschiedlichen Geräten zugeordnet werden können.
Die Schalter geben beim betätigen einen Masseimpuls an die Steuereinheit, welche verschiedene Dinge prüft.
1. Wie lange wurde der Schalter betätigt
2. Wie oft wurde der Schalter betätigt

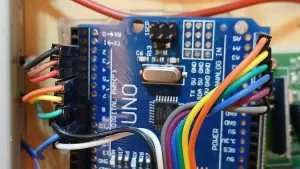

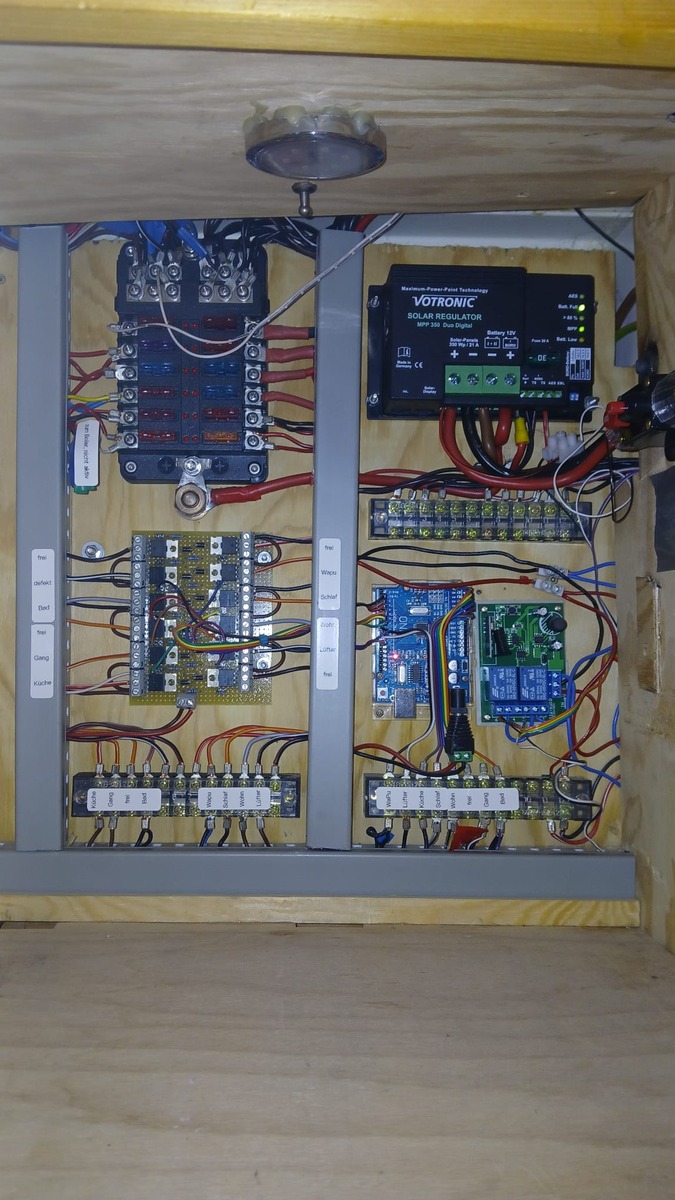

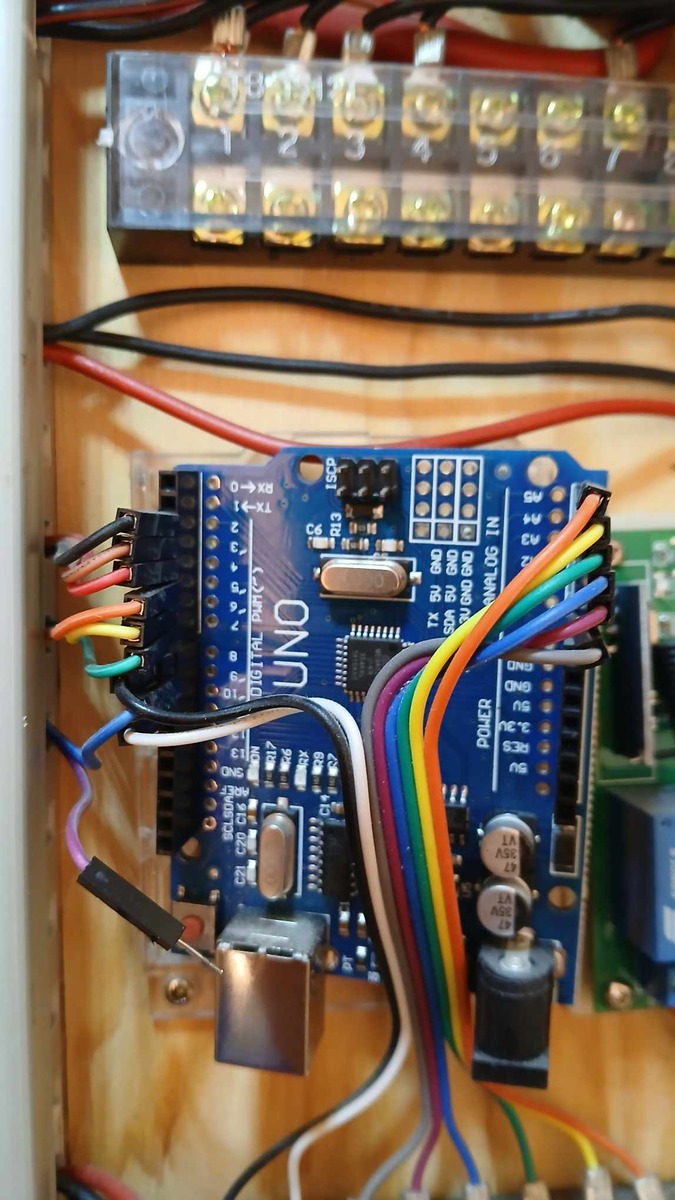

Bei einen einfachen, kurzen betätigen wird das Relais auf der Steuerplatine je nach Zustand ein- oder ausgeschaltet. In der ersten Version arbeitete ein Arduino Uno bei mir.
Wird ein beliebiger Taster lange (>2sek) gedrückt, werden alle Relais abgeschaltet. Gute Funktion beim verlassen des Fahrzeugs. Alle Lichter, sowie Wasserpumpe oder der Dunstabzug werden abgeschaltet.
Wird ein beliebiger Taster kurz hintereinander 2x angetippt, aktiviert das den Panikmodus und alle Lichter werden eingeschaltet.
Die Steuerleitungen zu den Tastern können sehr dünn sein. Ein mehrfarbige Flachlitze hat sich dafür bis jetzt gut bewährt. Die entsprechenden Pins werden auf Masse geschaltet.
Wir empfehlen die Verbraucher ähnlich anzusteuern. Das heißt, das Gerät oder die Lampe wird über eine Sicherung mit Strom versorgt und der "Schalter" kommt in die Masseleitung. Durch diese Anschlußweise sind weiter Optionen später ohne Umbau integrierbar.
Zur Zeit ist die Software auf meine persönlichen Wünsche angepasst und steuert:
1. Bad- und Toilettenlicht
2 Ganglicht im Küchenbereich
3. Küchentisch
4. Wohn- und Essplatzbeleuchtung
5. Schlafzimmerlicht
6. Wasserpumpe
7. Dunstabzug in der Küche
8. Frei
Das kann mit wenig Aufwand angepasst werden.

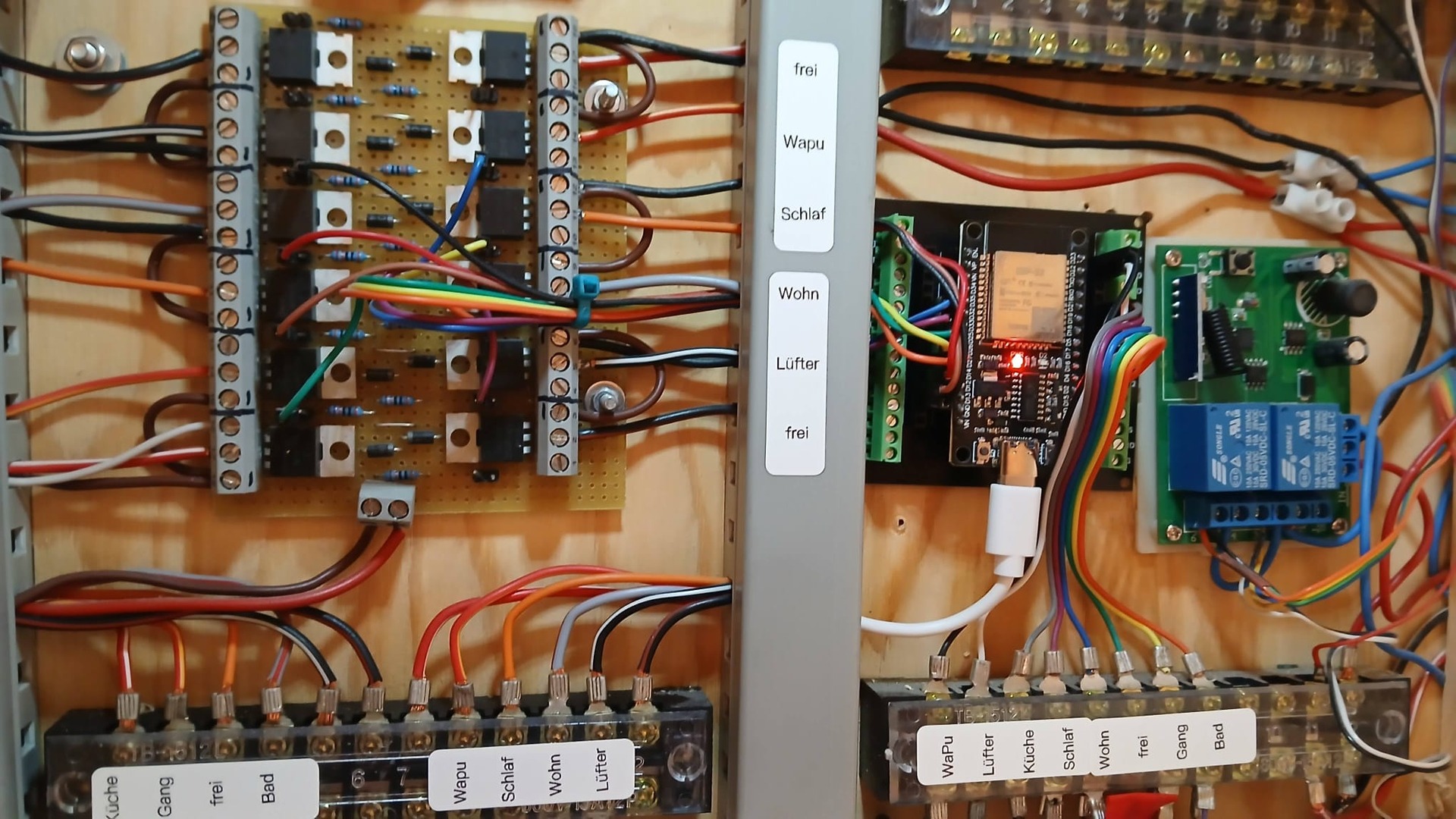

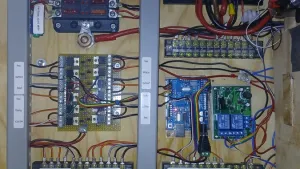

Als Optionen wurden bei mir die Relaiskarte gegen eine (Eigenbau) Platine mit Transistoren getauscht.

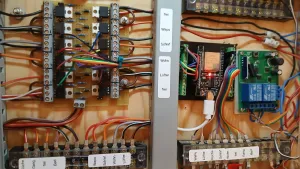

Dann wurde der Arduino gegen NodeMCU ESP32 getauscht.

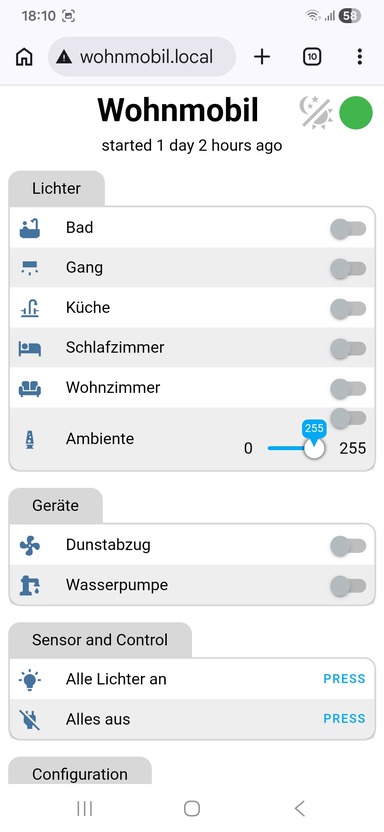

Jetzt können alle Verbraucher mit dem Smartphone gesteuert werden. Die Benutzeroberfläche sieht im Augenblick so aus:
Das ganze ist darauf ausgerichtet, das meine Eigenbauplatine mit den Transistoren bei Bedarf gegen ein Kaufmodul, PWM 4-Kanal-SPS-Verstärker-Mosfet-Modul 8 Kanäle PWM 4-Kanal-MOS-FET-Modul, getauscht werden kann.
Alle Umbauten oder Hardwareerweiterungen können mit kleinem Geld realisiert werden. Der Einbau und Anschluss erfordert kein Elektronikstudium, einfache Grundkenntnisse reichen aus.
Die Software ist gut strukturiert und mit etwas Kenntnis leicht auf eigene Bedürfnisse anzupassen.

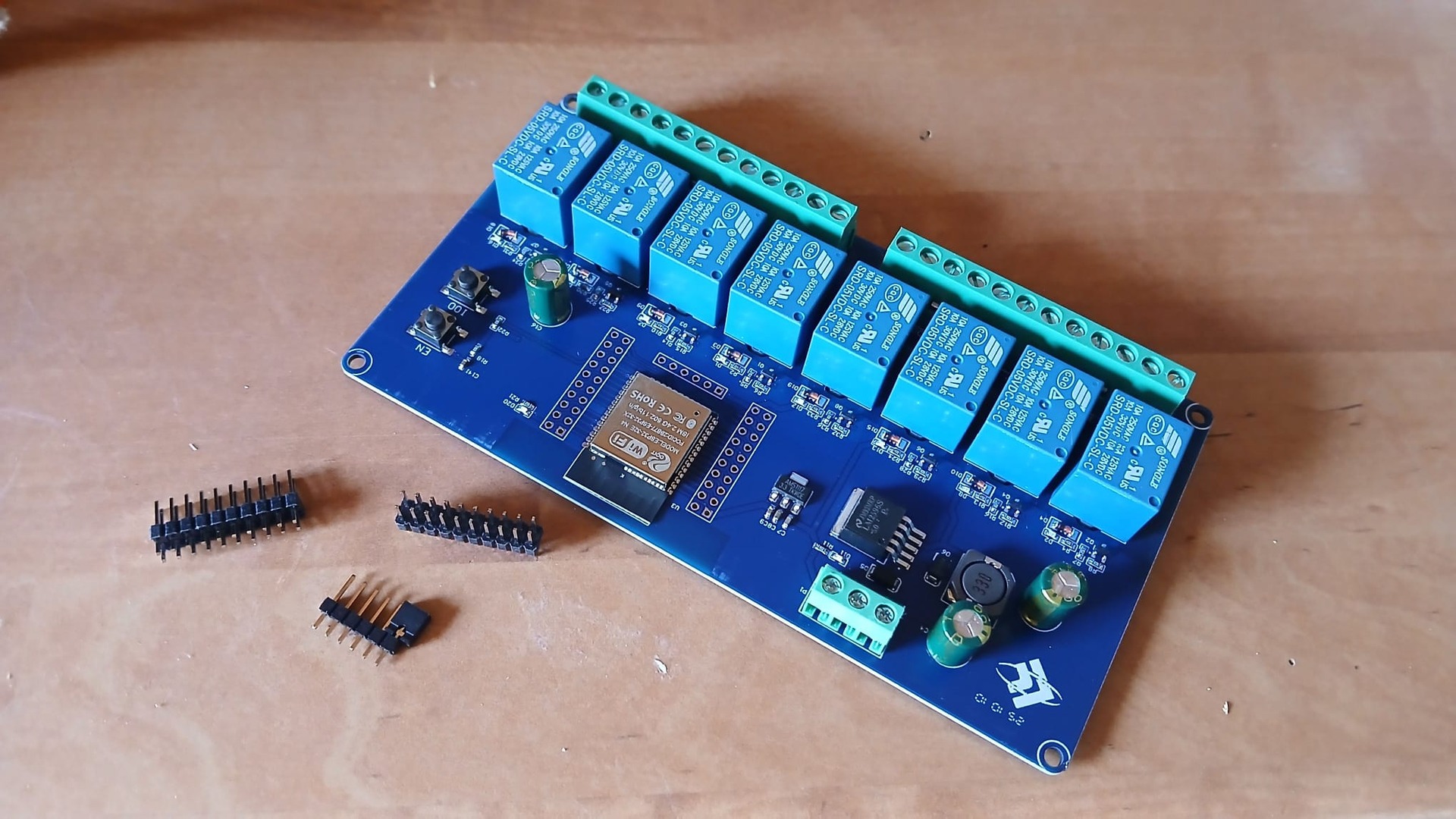

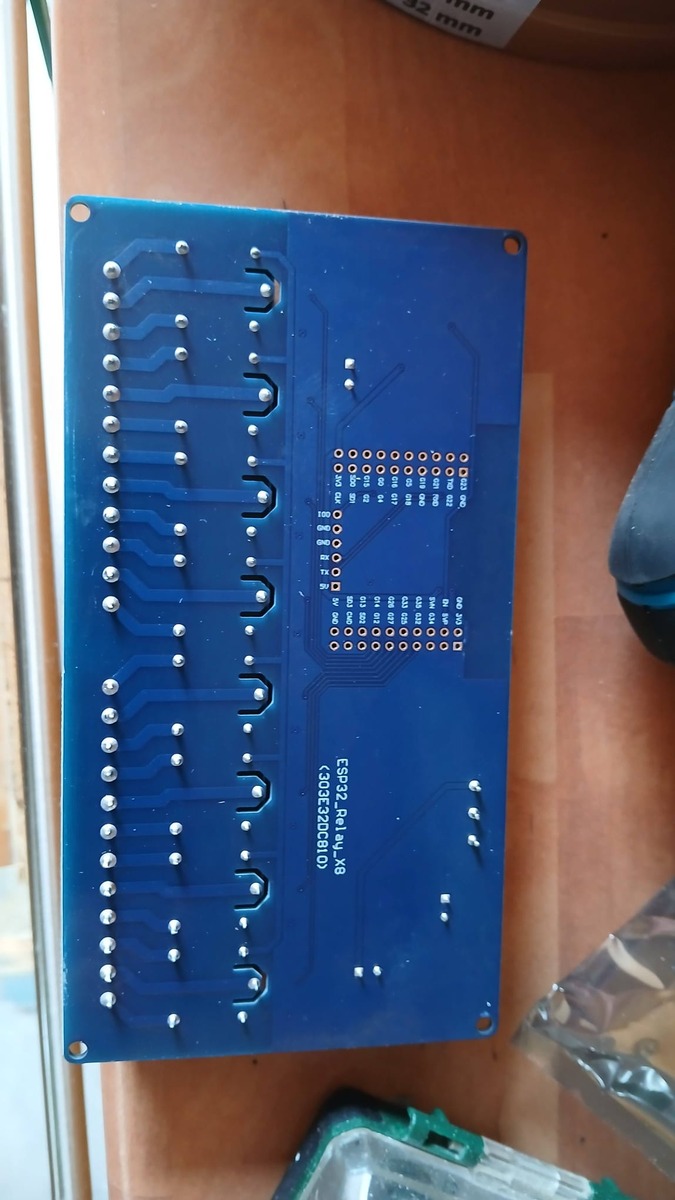

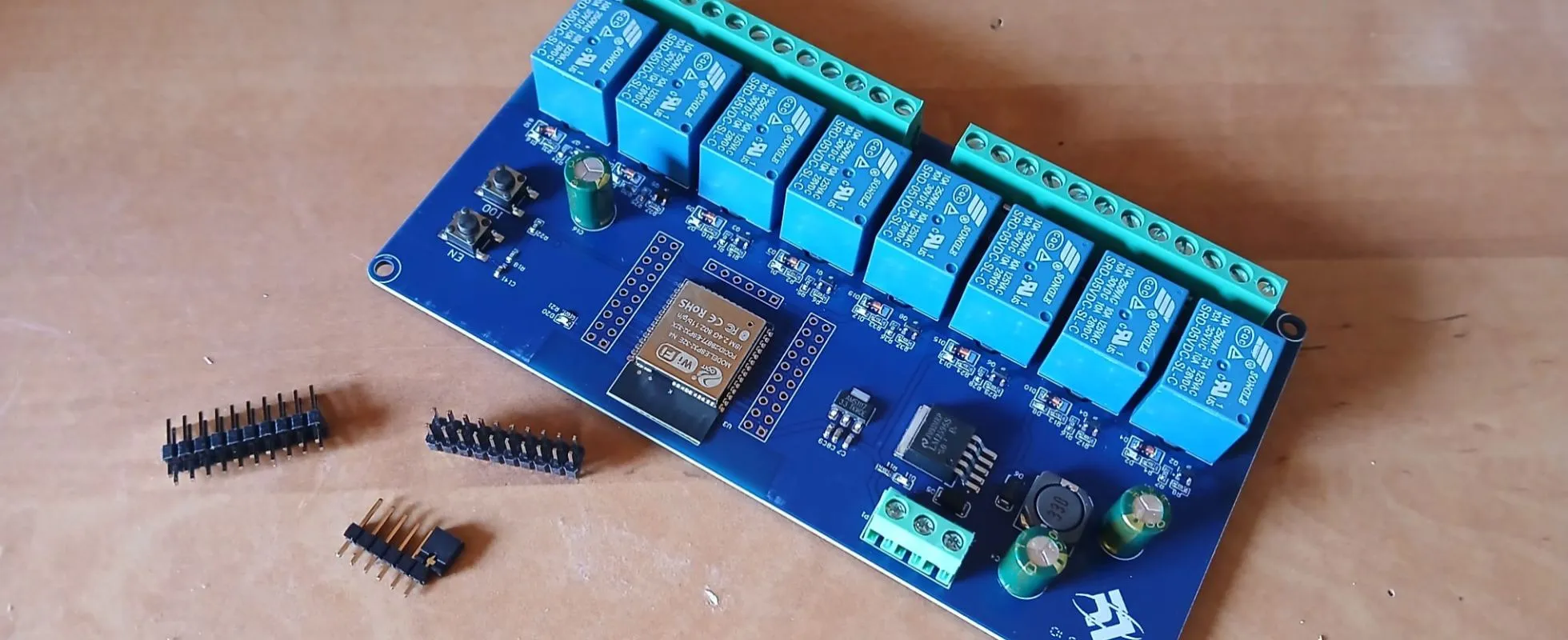

Für Neu- oder Umbauten bieten für 99€ wir eine Platine mit 8 Kanälen an. Die Software ist schon installiert. Dieses Bassismodel, ist sehr kompakt und arbeitet mit Relais, ist robust und einfach in der Installation.
Auch die Schalter können bei Bedarf über uns bezogen werden.
Alle bisher beschriebenen Funktionen arbeiten auch mit dieser Version.
Natürlich geht es bei uns immer weiter.
Die "nächste" Stufe arbeitet mit dem separaten NodeMCU ESP32, welche wahlweise eine Standadsrelaiskarte oder das PWM 4-Kanal-SPS-Verstärker-Mosfet-Modul 8 Kanäle PWM 4-Kanal-MOS-FET-Modul ansteuern kann.
Der Montageaufwand ist etwas höher, da bei dieser Version die Verkabelung aufwändiger ist.
Wir arbeiten an der Einbindung von Bluetooth-Schaltern um lästiges Kabel verlegen zu minimieren.
Das System kann über die acht Kanäle hinaus erweitert werden. Bedarf wurde bis jetzt aber in meinem Fall noch nicht entdeckt.
Noch Fragen?
Anscheinend ja. An dieser Platine muss man nichts programmieren. Einbauen und an den Relais 1-8 die Verbraucher anklemmen und um das Relais anzusteuern den Pin 1-8 kurz auf Masse legen. Ein einfacher Taster reicht. Einmal tasten, EIN und nochmal tasten wieder AUS. Die Pins und Relais sind beschriftet.

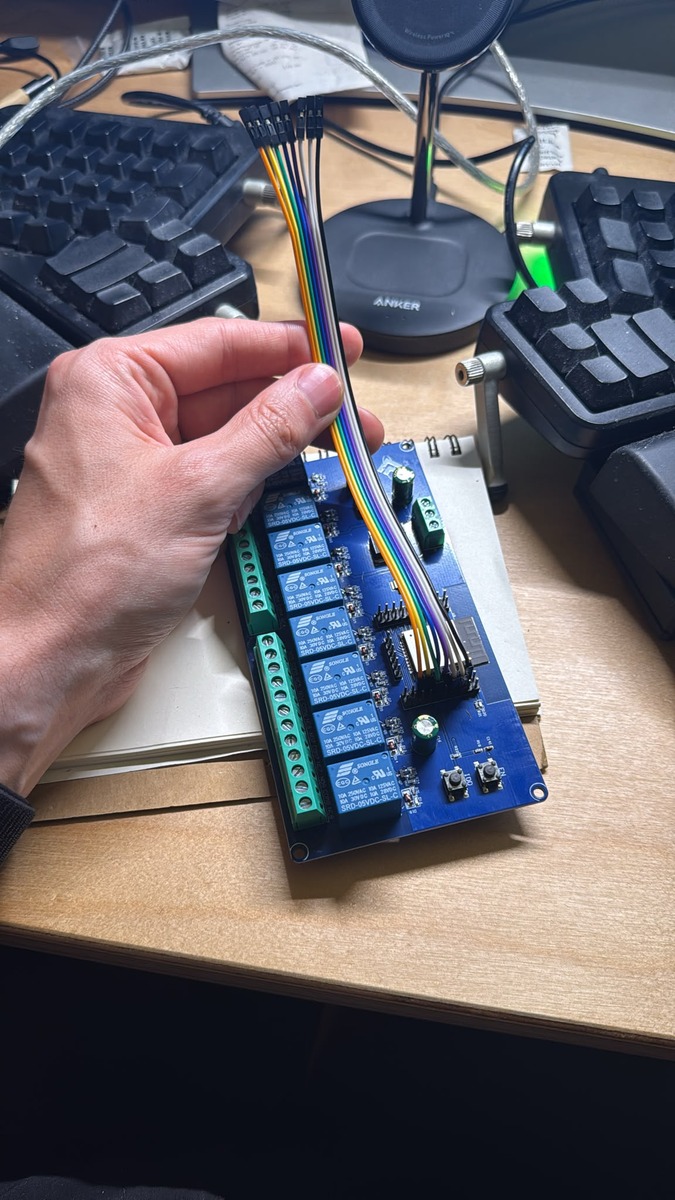

Die ersten Platinen sind versandfertig. Die Relais sind auf der Platine beschriftet und ein Flachkabel zum Anschluss der Taster des Wohnmobils ist aufgesteckt.
Wer selber programmieren will, kann sich gerne selber etwas zusammenbauen.
Noch Fragen?
In Bodenheim haben wir über das Problem, "Wasserpumpe ist noch an" gesprochen.
Leider vergesse ich öfter einen Taster beim verlassen des Wohnmobils länger als zwei Sekunden zu drücken. Zurück vom Einkauf oder Spaziergang entdecke ich die leuchtende gelbe Kontrolllampe und ärgere mich über meine Vergesslichkeit.
Bei einem Forumskollegen geht die Pumpe nach 10 Minuten automatisch aus. Von dieser Funktion habe ich meine IT-Abteilung informiert und gefragt ob man sowas einbauen kann.
Da meinte die IT das es nicht sehr komfortabel ist und die Gefahr das diese Pumpe während des Duschvorgangs (nach 10 Minuten) abschaltet. Daher wird in meinem Fall geprüft ob in der Küche oder dem Bad das Licht noch brennt. Erst wenn die Lichter aus sind, schaltet die Pumpe nach 10 Minuten (frei wählbar) ab.
Da ganze wurde innerhalb einer Stunde gelöst/entwickelt und schaut so aus:
– id: wasserpumpe_off
platform: template
condition:
and:
– switch.is_on: wasserpumpe
– light.is_off: light_bad
– light.is_off: light_kueche
filters:
– delayed_on_off: 600sec
on_release:
then:
– sensor.duty_time.reset: wasserpumpe_timer
– platform: duty_time
id: wasserpumpe_timer
name: Wasserpumpen-Timer
# Support logical sources (optional): ‚binary_sensor‘
sensor: wasserpumpe_off
# Restore (optional, default: False)
restore: false
update_interval: 1s
on_value_range:
– above: 10
then:
– switch.turn_off: wasserpumpe
Alles ist machbar! Klares "Problem", schnelle Lösung.
Noch Fragen?
Viele Fragen sind gekommen, einen Teil beantworte ich hier.
Wieviele Schalter kann man anschließen?
Der große Vorteil ist, das beliebig viele Schalter (Taster) angeschossen werden können. Links, rechts, wo man möchte.
Braucht man für die Fernsteuerung eine App?
Nein, die Platine versucht sich in einem hinterlegten WLAN einzuloggen. (Router im Wohnmobil)
Sollte das WLAN nicht eingerichtet, oder gestört sein, baut das Modul einen WLAN-Hotspot auf, mit dem man sich verbindet. Die Steuerung erfolgt über eine vom Modul generierte "Webseite". Mehrere "berechtigte" Personen können gleichzeitig auf die Seite zugreifen. Man muss nicht vom Partner das Handy benutzen.
Kann man mit dem ESP eine Thule Double Step ansteuern.
Ja, man kann, ist aber ein gewisser Kompromiss zwischen Instalationsaufwand und Komfort. Wir hatten nur eine Thule Single Slide Out zum testen. Unser Hardwaretester, Johannes (1¾ Jahre) hat an dieser Stufe etliche Härtetests durchgeführt. Das Produkt kann durchaus als robust bezeichnet werden.
Um die Treppe anzusteuern, müssen zusätzlich 2 Wechselrelais eingebaut werden. Die Treppe wird auf Tastendruck auf dem Handy 3-4 Sekunden lang angesteuert. Die Stellung der Treppe kann ohne weitere Hardware nicht überprüft werden und ist manuell zu überwachen. Es stehen weitere Optionen zur Verfügung, diese erfordern aber Installationsaufwand, wie ein weiterer Endschalter und/oder Messwiderstand.
Noch Fragen?
Unter Umständen gibt es auf meinem Blog mehr oder neuere Infos.
